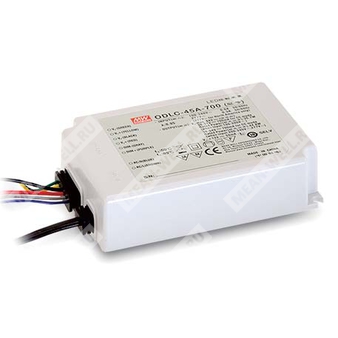

ODLC-45-350DA - светодиодный драйвер 45 Вт с постоянным током, диммированием 0–10 В/ШИМ и интерфейсом DALI.
ODLC-45-350DA — AC/DC источник питания для светодиодов с режимом стабилизации тока, предназначенный для питания LED-модулей и светильников в составе промышленной и наружной светотехники. Изделие относится к серии ODLC-45, выполнено в пластиковом корпусе с классом защиты IP67, поддерживает режим constant current, имеет встроенную активную коррекцию коэффициента мощности и рассчитано на работу от сети 90–295 В AC.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| ODLC | Серия светодиодных AC/DC драйверов Mean Well |
| 45 | Номинальная мощность 45 Вт |
| 350 | Номинальный выходной ток 350 мА |
| DA | Исполнение с интерфейсом DALI |
Особенности
- Выход в режиме стабилизации тока.
- Бестрепетное исполнение.
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт для исполнения Blank-Type, менее 1,2 Вт для ODLC-45A.
- Потребление в режиме ожидания менее 0,5 Вт для исполнения DA-Type.
- Степень защиты IP67 для внутренней и наружной установки.
- Функциональные опции: диммирование 2 в 1 (диммирование до выключения), вспомогательный выход постоянного напряжения, DALI.
- 3 года гарантии.
Применение
- Панельное светодиодное освещение.
- Прожекторное светодиодное освещение.
- Внутреннее светодиодное освещение.
- Промышленное освещение.
Описание
Серия ODLC-45 представляет собой 45-ваттный LED AC/DC драйвер с выходом в режиме постоянного тока и бестрепетной работой. Модель ODLC-45-350DA рассчитана на питание от сети переменного тока 90–295 В и относится к исполнению с номинальным выходным током 350 мА. Серия имеет несколько вариантов номинального тока в диапазоне 350–1400 мА.
Благодаря КПД до 86% и безвентиляторному исполнению, изделие может работать при температуре корпуса от -20 до +85 °C в режиме свободной конвекции. Конструкция пластикового корпуса и уровень защиты IP67 обеспечивают пригодность для внутреннего и наружного применения. Серия поддерживает различные методы диммирования, что повышает гибкость проектирования систем освещения.
Таблица параметров
Выход
| Номинальный выходной ток | 350 мА |
| Номинальная мощность | 33,25 Вт |
| Диапазон стабилизации тока | 57–95 В |
| Максимальное выходное напряжение холостого хода | 118 В |
| Пульсации тока | 5% максимум при номинальном токе |
| Допуск по току | ±7,0% |
| Режим защиты от короткого замыкания | Режим hiccup, восстановление после устранения неисправности для DA-Type |
Вход
| Диапазон входного напряжения | 90–295 В AC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 115 В AC, PF > 0,92 при 230 В AC, PF > 0,9 при 277 В AC, при полной нагрузке |
| КПД | 86% |
| Потребляемый ток | 0,6 А / 115 В AC; 0,4 А / 230 В AC; 0,3 А / 277 В AC |
| Пусковой ток | Холодный старт 30 А, длительность импульса 100 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | < 0,75 мА / 277 В AC |
| Максимальное число источников на автоматическом выключателе 16 А | 32 шт. при характеристике B / 32 шт. при характеристике C при 230 В AC |
| Время запуска | 500 мс / 230 В AC; 1200 мс / 115 В AC |
Диапазоны условий и ресурса
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0...40 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Наработка на отказ | 3513,4 тыс. часов минимум по Telcordia SR-332 (Bellcore); 340,8 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Рабочая температура | Tcase = -20...+85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
Сведения EMC и безопасность
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750 (type "HL"), CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1 и BS EN/EN61347-2-13; BS EN/EN62384; BIS IS15885; EAC TP TC 004; IP67 approved |
| ЭМС-помехоэмиссия | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%; BS EN/EN61000-3-3; GB17743; GB17625.1; EAC TP TC 020 |
| ЭМС-устойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry, импульсная помехоустойчивость линия-линия 1 кВ; EAC TP TC 020 |
| Стандарты DALI | Соответствие IEC62386-101, 102 только для исполнения DA-Type |
Функциональные характеристики
| Диммирование 2 в 1 | 0–10 В DC или ШИМ 10 В |
| Диапазон частоты ШИМ | 300 Гц – 3 кГц |
| Минимальный уровень диммирования | Около 8% |
| Выходной ток при 0% диммирования | Может снижаться до 0% |
| Интерфейс DALI | Подача сигнала между DA+ и DA-; протокол 16 групп и 64 адреса; первый шаг фиксирован на уровне 8% выхода |
| Вспомогательный выход постоянного напряжения | 12 В номинально, отклонение 11,4–12,6 В, 50 мА; только ODLC-45A |
Размеры и масса
| Габаритные размеры | 111 × 77 × 28,5 мм (Д × Ш × В) |
| Масса | 0,42 кг |
Упаковка
| Упаковка | 24 шт. / 11 кг / 0,72 куб. фута |
Подключение проводов
| Вход AC | ACL (коричневый), ACN (синий), провод SVT 18AWG |
| Выход DC | Vo+ (красный), Vo- (чёрный), провод UL1007 18AWG |
| Управление/диммирование | DIM+/DA+ (фиолетовый), DIM-/DA- (розовый), провод UL1007 22AWG |
| Вспомогательный выход | AUX+ (жёлтый), AUX- (зелёный), провод UL1007 20AWG, только ODLC-45A |
Примечания
- Все параметры, не отмеченные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Методы управления LED-модулем».
- При низком входном напряжении может потребоваться снижение мощности. См. разделы «Статическая характеристика».
- Время запуска измеряется при холодном первом пуске. Повторное включение/выключение драйвера может увеличить время запуска.
- Вспомогательный выход 12 В будет повреждён при коротком замыкании; он недоступен, когда выходное напряжение не находится в режиме стабилизации тока или при отсутствии нагрузки.
- Драйвер рассматривается как компонент, работающий совместно с конечным оборудованием. Поскольку ЭМС зависит от всей установки, производитель конечного изделия должен провести повторную оценку ЭМС для завершённой системы.
- Версия DALI не поддерживает бит 1: неисправность лампы в запросе статуса Command 144 стандарта DALI.
- Для безвентиляторных моделей дерейтинг по температуре окружающей среды составляет 3,5 °C на 1000 м при высоте выше 2000 м. Для моделей с вентилятором — 5 °C на 1000 м.
- Для рекомендаций по установке и защите от воды следует использовать руководство пользователя.
- Для выполнения требований актуальной директивы ErP источник питания светодиодов должен использоваться только за выключателем и не должен быть постоянно подключён к сети.
Дополнительное замечание: для исполнения ODLC-45-350DA реализованы функции диммирования и DALI; вспомогательный выход 12 В относится только к моделям ODLC-45A и для данного партномера не используется.
