ODLC-45-500

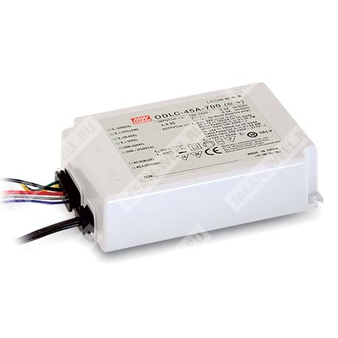

ODLC-45-500 - светодиодный AC/DC драйвер постоянного тока на 45 Вт с 2-в-1 диммированием и степенью защиты IP67.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| ODLC | Серия светодиодных AC/DC драйверов постоянного тока |
| 45 | Номинальная мощность 45 Вт |
| 500 | Номинальный выходной ток 500 мА |
Назначение и особенности
ODLC-45-500 — это драйвер светодиодов с режимом стабилизации тока, предназначенный для непосредственного питания LED-нагрузки. Устройство относится к серии ODLC-45, работает от сети переменного/постоянного тока и рассчитано на применение в системах панельного, прожекторного, внутреннего и промышленного освещения.
Серия выполнена в бесвентиляторном исполнении, имеет пластиковый корпус с классом защиты II, обеспечивает работу без мерцания, оснащается активной коррекцией коэффициента мощности и допускает использование в условиях повышенной влажности и при наружной установке благодаря исполнению IP67.
Особенности
- Режим стабилизации выходного тока.
- Бесмерцательная работа.
- Пластиковый корпус с классом защиты II.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт.
- Степень защиты IP67 для установки внутри и вне помещений.
- Функция 2-в-1 диммирования: 0–10 В постоянного напряжения и 10 В ШИМ.
- Расширенные варианты исполнения серии: вспомогательный выход постоянного тока и DALI.
Области применения
- Светодиодные панельные светильники.
- Светодиодные прожекторы.
- Внутреннее светодиодное освещение.
- Промышленное освещение.
Расширенное описание
ODLC-45-500 представляет собой источник питания светодиодов постоянного тока мощностью 45 Вт, работающий в широком диапазоне входного напряжения 90–295 В AC. При номинальном токе 500 мА устройство обеспечивает выходную мощность 45 Вт и предназначено для питания светодиодных модулей в диапазоне постоянного тока. Серия оптимизирована для высокой эффективности, указанной типовой до 86% для отдельных режимов работы серии.
Конструкция без вентилятора позволяет использовать драйвер при температуре корпуса от -20 до +85 °C при свободной конвекции. Корпус выполнен из пластика, обеспечен уровень защиты IP67, что допускает применение в условиях, где требуется защита от пыли и влаги. Для повышения гибкости применения предусмотрены варианты с диммированием 0–10 В/ШИМ, а также модификации с DALI и вспомогательным выходом постоянного тока.
Драйвер предназначен для прямого подключения к светодиодам. В режиме постоянного тока выходное напряжение изменяется в зависимости от конфигурации конечной системы, а в случае аварийных режимов реализована защита с переходом в режим hiccup и последующим восстановлением.
Расшифровка параметров по таблице спецификации
Выход
| Параметр | Значение |
|---|---|
| Номинальный выходной ток | 500 мА |
| Номинальная выходная мощность | 45 Вт |
| Диапазон постоянного тока | 54–90 В |
| Максимальное напряжение холостого хода | 115 В |
| Допуск по выходному току | ±7,0% |
| Пульсации выходного тока | не более 5% при номинальном токе |
| Время выхода на режим | 500 мс при 230 В AC, 1200 мс при 115 В AC |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 90–295 В AC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 115 В AC; PF > 0,92 при 230 В AC; PF > 0,9 при 277 В AC при полной нагрузке |
| Типовой КПД | 85% |
| Входной ток | 0,6 А при 115 В AC; 0,4 А при 230 В AC; 0,3 А при 277 В AC |
| Пусковой ток | 30 А, холодный старт, ширина импульса 100 мкс, измерено при 50% Ipeak и 230 В AC |
| Максимальное число источников на автомате 16 А | 32 единицы для автомата типа B; 32 единицы для автомата типа C при 230 В AC |
| Ток утечки | < 0,75 мА при 277 В AC |
Вспомогательный выход
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 12 В DC |
| Допуск | 11,4–12,6 В |
| Номинальный ток | 50 мА |
| Применимость | только для модификации ODLC-45A; для модели 500 мА функция вспомогательного выхода в базовой спецификации не указана |
Защита
| Параметр | Значение |
|---|---|
| Защита от короткого замыкания | режим hiccup, автоматическое восстановление после устранения аварии для DA-Type; для других типов — восстановление после повторного включения |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | Tcase = -20…+85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…40 °C) |
| Вибрация | 10–500 Гц, 2G, 10 минут/цикл, период 60 минут по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
|---|---|
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750 (тип HL), CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1 и BS EN/EN61347-2-13; BS EN/EN62384; BIS IS15885 только для версий 700, 1050, 700DA, 1050DA; EAC TP TC 004; IP67 approved |
| ЭМС излучение | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%; BS EN/EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| ЭМС помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry; устойчивость к импульсному перенапряжению line-line: 1 кВ; EAC TP TC 020 |
| Стандарты DALI | IEC62386-101, 102 только для DA-Type |
Прочие параметры
| Параметр | Значение |
|---|---|
| Средняя наработка на отказ | 3513,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 340,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 111 × 77 × 28,5 мм (Д × Ш × В) |
| Масса | 0,42 кг |
| Упаковка | 24 шт. в коробке; масса коробки 11 кг; объём 0,72 CUFT |
Примечания
1. Все параметры, специально не оговоренные иначе, измеряются при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
2. См. раздел «Способы управления LED-модулем».
3. При низком входном напряжении может потребоваться дерейтинг. Подробности приведены в разделе «Статическая характеристика».
4. Время запуска измеряется при холодном первом пуске. Повторное включение/выключение драйвера может увеличить время запуска.
5. Вспомогательный выход 12 В будет повреждён при коротком замыкании; он недоступен, если выходное напряжение не находится в зоне стабилизации тока или при режиме холостого хода.
6. Драйвер рассматривается как компонент, который работает совместно с конечным оборудованием. Поскольку ЭМС зависит от всей установки, производитель конечного оборудования должен повторно подтвердить соответствие ЭМС для законченной системы.
7. Версия с DALI не поддерживает бит 1: Lamp failure в команде 144 Query status стандарта DALI.
8. Дерейтинг температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м.
9. По вопросам применения и мерам предосторожности при установке с функцией защиты от воды и степенью IP следует обращаться к руководству пользователя.
10. Для выполнения требований актуального регламента ErP для светильников этот источник питания светодиодов должен применяться только за выключателем и не быть постоянно подключён к сети.
Подключение и обозначение проводов
| Назначение | Цвет провода | Сечение/тип |
|---|---|---|
| Вход переменного тока ACL | Коричневый | SVT 18AWG |
| Вход переменного тока ACN | Синий | SVT 18AWG |
| Выход Vo+ | Красный | UL1007 22AWG |
| Выход Vo- | Чёрный | UL1007 22AWG |
| DIM+/DA+ | Фиолетовый | UL1007 22AWG |
| DIM-/DA- | Розовый | UL1007 22AWG |
| AUX+ | Жёлтый | UL1007 20AWG |
| AUX- | Зелёный | UL1007 20AWG |
Интерфейс диммирования
Функция 2-в-1 диммирования реализуется подачей сигнала между клеммами DIM+ и DIM-:
- 0–10 В DC;
- 10 В PWM-сигнал с частотой 300 Гц…3 кГц.
Рекомендуется непосредственное подключение к светодиодам. Применение с дополнительными драйверами не допускается.
Минимальный уровень диммирования составляет около 8%. При уровне управляющего сигнала, близком к 0 В DC или при скважности 0% для PWM, выходной ток может снижаться до 0%.
Не подключать DIM- к Vo-.
