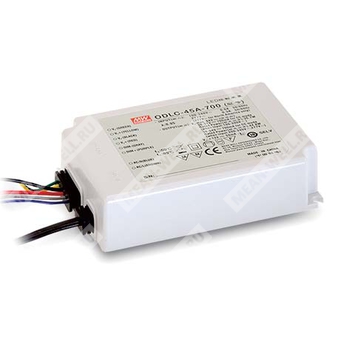

ODLC-45-700 — источник питания для светодиодов с постоянным током 700 мА и выходной мощностью до 44,8 Вт.
Расшифровка партномера
| Позиция | Значение |
| ODLC | Серия светодиодных AC/DC драйверов Mean Well |
| 45 | Номинальная мощность 45 Вт |
| 700 | Номинальный выходной ток 700 мА |
Назначение и особенности
ODLC-45-700 — это светодиодный AC/DC драйвер серии ODLC-45 с режимом стабилизации тока, предназначенный для непосредственного питания светодиодов.
Модель выполнена во влагозащищённом исполнении с классом защиты IP67, с пластмассовым корпусом класса II и фликер-фри схемотехникой.
Источник питания рассчитан на работу от сети переменного тока 90–295 В и применяется в светодиодных панелях, прожекторах, внутреннем освещении и промышленном освещении.
Основные свойства
- Режим стабилизации тока на выходе.
- Бесмерцательная схема.
- Пластмассовый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Нулевое потребление на холостом ходу менее 0,5 Вт для версии Blank-Type.
- Степень защиты IP67 для установки внутри и вне помещений.
- Функции: диммирование 2 в 1, вспомогательный выход постоянного тока, DALI.
- Рабочая температура корпуса до +85 °C при естественном охлаждении.
- Подходит для влажных применений внутри помещений.
Области применения
- Светодиодные панельные светильники.
- Светодиодные прожекторы.
- Внутреннее светодиодное освещение.
- Промышленное освещение.
Выходные параметры
| Параметр | Значение |
| Номинальный выходной ток | 700 мА |
| Номинальная мощность | 44,8 Вт |
| Диапазон постоянного тока | 38–64 В |
| Максимальное напряжение холостого хода | 84 В |
| Допуск по току | ±7,0% |
| Пульсации выходного тока | Не более 5% при номинальном токе |
| Режим защиты при КЗ | Режим hiccup, автоматическое восстановление после устранения неисправности для версии DA-Type; для остальных типов — повторное включение питания |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90–295 В AC |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 115 В AC; PF > 0,92 при 230 В AC; PF > 0,9 при 277 В AC, при полной нагрузке |
| КПД | 85% |
| Входной ток | 0,4 А при 230 В AC |
| Пусковой ток | 30 А, холодный старт, длительность импульса 100 мкс, измерено при 50% Ipeak, при 230 В AC; соответствует NEMA 410 |
| Ток утечки | Менее 0,75 мА при 277 В AC |
| Максимальное число источников на автомате 16 А | 32 устройства при автомате типа B / 32 устройства при автомате типа C, при 230 В AC |
| Напряжение изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
Режимы диммирования и управления
| Параметр | Значение |
| 2 в 1 диммирование | 0–10 В DC и ШИМ 10 В |
| Диапазон управляющего ШИМ-сигнала | 300 Гц – 3 кГц |
| Минимальный уровень диммирования | Около 8% |
| Уровень тока при 0 В DC или скважности 0% | Может снижаться до 0% |
| DALI | Нет |
| Вспомогательный выход постоянного тока | Нет |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | Tcase = -20…+85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…40 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Снижение характеристик по высоте | 3,5 °C/1000 м для моделей без вентилятора; 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м |
Надёжность
| Параметр | Значение |
| MTBF | 3513,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 340,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Соответствие стандартам и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL8750 (тип HL), CSA C22.2 №250.13-12; ENEC BS EN/EN61347-1 и BS EN/EN61347-2-13, независимое исполнение; BS EN/EN62384; EAC TP TC 004; IP67 approved |
| Стандарты ЭМС по помехоэмиссии | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%; BS EN/EN61000-3-3; GB17743; GB17625.1; EAC TP TC 020 |
| Стандарты ЭМС по помехоустойчивости | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry; импульсная помехоустойчивость Line-Line: 1 кВ; EAC TP TC 020 |
| DALI-стандарты | IEC62386-101, 102 для версии DA-Type |
| Норматив по классу энергоэффективности/ErP | Источник питания должен использоваться только за выключателем, без постоянного подключения к сети |
Габариты и масса
| Параметр | Значение |
| Размеры | 111 × 77 × 28,5 мм |
| Масса | 0,42 кг |
| Упаковка | 24 шт.; 11 кг; 0,72 куб. фута |
Подключение
| Назначение | Провод |
| Вход переменного тока | ACL — коричневый; ACN — синий |
| Выход постоянного тока | Vo+ — красный; Vo- — чёрный |
| Управление диммированием | DIM+ — фиолетовый; DIM- — розовый |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Методы питания светодиодного модуля».
- При низком входном напряжении может потребоваться снижение нагрузки. Подробности см. в разделе «Статическая характеристика».
- Время установки измеряется при холодном первом включении. Повторное включение и выключение драйвера может увеличивать время установки.
- Вспомогательный выход 12 В может быть повреждён при коротком замыкании; он недоступен, если выходное напряжение не находится в области стабилизации тока или при режиме без нагрузки.
- Драйвер является компонентом, предназначенным для работы в составе конечного оборудования. Из-за влияния полной установки на ЭМС конечный изготовитель должен повторно подтвердить соответствие ЭМС для готового изделия.
- Версия DALI не поддерживает бит 1: Lamp failure в команде 144 Query status стандарта DALI.
- Для высот более 2000 м необходимо учитывать снижение допустимой температуры окружающей среды: 3,5 °C/1000 м для бесвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Для примечаний по применению и требованиям к водозащите следует использовать руководство пользователя.
- Для соответствия последнему регламенту ErP этот источник питания допускается применять только за выключателем, без постоянного подключения к сети.
