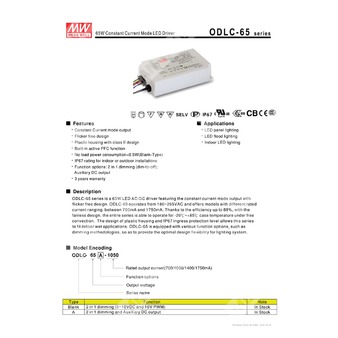

ODLC-65-1050 - светодиодный драйвер постоянного тока 65 Вт на 1050 мА с функцией диммирования.
Расшифровка партномера
| Обозначение | Расшифровка |
| ODLC | Серия светодиодных AC/DC драйверов постоянного тока |
| 65 | Номинальная мощность 65 Вт |
| 1050 | Номинальный выходной ток 1050 мА |
Назначение и основные свойства
ODLC-65-1050 представляет собой светодиодный AC/DC драйвер постоянного тока мощностью 65 Вт, предназначенный для непосредственного питания светодиодных модулей в режиме стабилизации тока. Модификация с индексом 1050 рассчитана на номинальный выходной ток 1050 мА. Изделие работает от сети переменного тока 180…295 В и относится к сериям с бескулерной конструкцией, низким уровнем пульсаций и функцией коррекции коэффициента мощности. Для этой версии предусмотрена поддержка 2-в-1 диммирования либо DALI в зависимости от исполнения серии.
Особенности
- Режим стабилизации выходного тока.
- Бескулерное исполнение.
- Безмерцательное исполнение.
- Пластиковый корпус с классом изоляции II.
- Встроенная активная коррекция коэффициента мощности.
- Защита от короткого замыкания.
- Степень защиты IP67 для применения внутри и вне помещений.
- Варианты функций: диммирование 2-в-1, вспомогательный выход постоянного тока, DALI.
- Высокий КПД до 87% для исполнения 1050 мА.
- Соответствие требованиям для светотехнического применения.
Применение
- Светодиодные панели.
- Светодиодные прожекторы.
- Внутреннее светодиодное освещение.
- Промышленное освещение.
Описание
Серия ODLC-65 — это 65-ваттные светодиодные AC/DC драйверы с выходом в режиме постоянного тока и безмерцательной схемотехникой. Диапазон входного напряжения составляет 180…295 В переменного тока. В линейке предусмотрены исполнения с номинальными токами 700 мА, 1050 мА, 1400 мА и 1750 мА. Благодаря высокому КПД и бескулерной конструкции серия рассчитана на работу при температуре корпуса от -20 до +85 °C в условиях свободной конвекции. Пластиковый корпус и степень защиты IP67 позволяют применять изделие в indoor и outdoor установках, в том числе во влажной среде.
Для модификации с индексом 1050 в таблице характеристик указаны номинальный ток 1050 мА, номинальная мощность 65,1 Вт, область постоянного тока 46…62 В и напряжение холостого хода 82 В. КПД типово составляет 87%.
Расшифровка исполнения
| Параметр | Значение |
| Серия | ODLC-65 |
| Исполнение по току | 1050 мА |
| Функциональный вариант | Blank или DA в зависимости от модификации |
| Дополнительный выход | В версии A: вспомогательный выход 12 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 180…295 В переменного тока |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности, тип. | PF>0,95 при 230 В AC; PF>0,9 при 277 В AC, полная нагрузка |
| Коэффициент нелинейных искажений | THD < 20% при нагрузке ≥75% для 230/277 В AC |
| Пусковая задержка | 500 мс / 230 В AC |
| Пусковой ток, тип. | 30 А, длительность 100 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток потребления по сети | 0,4 А при 230 В AC; 0,3 А при 277 В AC |
| Ток утечки | <0,75 мА / 277 В AC |
| Максимальное число источников на автомате 16 А | 32 устройства для автомата типа B / 32 устройства для автомата типа C при 230 В AC |
Выход
| Параметр | Значение |
| Номинальный выходной ток | 1050 мА |
| Номинальная выходная мощность | 65,1 Вт |
| Допуск по току | ±7,0% |
| Диапазон постоянного тока | 46…62 В |
| Напряжение холостого хода, макс. | 82 В |
| Пульсации выходного тока | 5% max. при номинальном токе |
| КПД, тип. | 87% |
Функциональные и защитные режимы
| Параметр | Значение |
| Короткое замыкание | Режим hiccup; авто-восстановление после устранения аварии для версии DA; для остальных версий — повторное включение для восстановления |
| Защита от перегрузки | Встроенная |
| Особенности работы | Постояннотоковый режим для непосредственного питания светодиодов |
Диммирование
Для исполнения Blank предусмотрено 2-в-1 диммирование между выводами DIM+ и DIM- с использованием либо сигнала 0…10 В DC, либо ШИМ-сигнала 10 В. Прямое подключение к светодиодам рекомендуется; использование с дополнительными драйверами не предусмотрено.
| Параметр | Значение |
| Метод управления | 0…10 В DC или 10 В ШИМ |
| Диапазон частоты ШИМ | 300 Гц…3 кГц |
| Минимальный уровень диммирования | Около 8% |
| Выходной ток при 0% входного сигнала | Может снижаться до 0% |
| Особое замечание | Не подключать DIM- к Vo- |
DALI
Исполнение DA поддерживает интерфейс DALI между DA+ и DA-. Протокол содержит 16 групп и 64 адреса. Первый шаг яркости фиксирован на уровне 8% выходного тока.
| Параметр | Значение |
| Стандарт | IEC 62386-101, 102 |
| Подключение | DA+ и DA- |
| Группы | 16 |
| Адреса | 64 |
| Первый шаг | 8% выхода |
Вспомогательный выход постоянного тока
| Параметр | Значение |
| Наличие | Только ODLC-65A |
| Номинальное напряжение | 12 В |
| Диапазон | 11,4…12,6 В |
| Максимальный ток | 50 мА |
| Примечание | При коротком замыкании вывод вспомогательного напряжения может быть поврежден; режим недоступен вне области постоянного тока или при отсутствии нагрузки |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура корпуса | -20…+85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…45 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
| Снижение параметров по высоте | 3,5 °C/1000 м для бескулерных моделей и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м |
Надежность
| Параметр | Значение |
| MTBF | 4381,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 402,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электробезопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750 (type “HL”), CSA C22.2 No.250.13-12, ENEC BS EN/EN61347-1 и BS EN/EN61347-2-13, BS EN/EN62384, EAC TP TC 004, IP67 approved |
| Стандарты ЭМС по помехоэмиссии | BS EN/EN55015, BS EN/EN61000-3-2 Class C (≥75% load), BS EN/EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| Стандарты ЭМС по помехоустойчивости | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; импульсная помехоустойчивость линия-линия 1 кВ; EAC TP TC 020 |
Механические параметры
| Параметр | Значение |
| Габариты | 121 × 77 × 28,5 мм |
| Масса | 0,43 кг |
| Упаковка | 24 шт. / 11,3 кг / 0,74 CUFT |
| Корпус | Case No. ODL-65A |
Назначение выводов
| Цепь | Провод | Назначение |
| Вход AC | Коричневый | ACL |
| Вход AC | Синий | ACN |
| Выход DC | Красный | Vo+ |
| Выход DC | Чёрный | Vo- |
| Диммирование | Фиолетовый | DIM+ (DA+) |
| Диммирование | Розовый | DIM- (DA-) |
| Вспомогательный выход | Жёлтый | AUX+ |
| Вспомогательный выход | Зелёный | AUX- |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Методы питания LED-модуля».
- При низком входном напряжении может потребоваться снижение нагрузки; подробности приведены в разделе «Статическая характеристика».
- Длина времени установления измеряется при холодном первом запуске; повторные включения могут увеличить время установления или привести к его срыву.
- Вспомогательный выход 12 В может быть повреждён при коротком замыкании; он недоступен вне области постоянного тока или при работе без нагрузки.
- Драйвер рассматривается как компонент, применяемый в составе конечного оборудования; после монтажа конечное изделие подлежит повторной оценке по требованиям ЭМС.
- DALI-версия не поддерживает бит 1: Lamp failure в команде 144 Query status стандарта DALI.
- Ограничение по температуре окружающей среды при высоте более 2000 м: 3,5 °C/1000 м для бескулерных моделей и 5 °C/1000 м для моделей с вентилятором.
- Для требований по IP-водозащите и особенностям монтажа следует использовать руководство пользователя.
- Для выполнения актуальных требований ErP источник питания должен использоваться за выключателем и не быть постоянно подключённым к сети.
