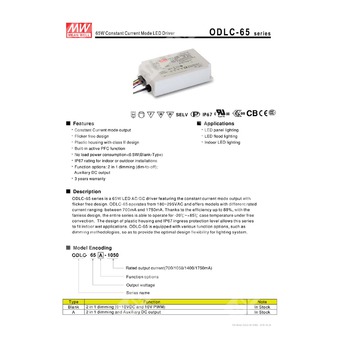

ODLC-65-1400
ODLC-65-1400 — драйвер светодиодов постоянного тока мощностью 65 Вт с выходным током 1400 мА.
Наименование серии: ODLC-65
Назначение: импульсный AC/DC источник питания для светодиодных светильников с режимом стабилизации тока.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| ODLC | Серия светодиодных драйверов постоянного тока |
| 65 | Номинальная выходная мощность 65 Вт |
| 1400 | Номинальный выходной ток 1400 мА |
Описание
ODLC-65-1400 представляет собой светодиодный AC/DC драйвер мощностью 65 Вт, работающий в режиме постоянного тока. Изделие предназначено для непосредственного питания светодиодных модулей и светильников, где требуется стабилизированный ток 1400 мА. Серия рассчитана на сетевое питание переменного тока 180–295 В и обеспечивает работу без мерцания. В конструкции применена активная коррекция коэффициента мощности. Корпус выполнен в пластиковом исполнении с классом защиты II и степенью защиты IP67, что допускает применение в помещениях и на открытом воздухе при соответствующей установке.
Серия ODLC-65-1400 доступна как в исполнении с 2-в-1 диммированием, так и в варианте DA с интерфейсом DALI. Для исполнения DA допускается дополнительный выход постоянного напряжения 12 В только в моделях с обозначением A; при этом для партномера ODLC-65-1400 в документе приведено базовое исполнение без явного указания на вспомогательный выход.
Особенности
- Выход в режиме стабилизации тока.
- Конструкция без мерцания.
- Пластиковый корпус, класс изоляции II.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт для Blank-Type.
- Степень защиты IP67.
- Поддержка диммирования 2-в-1: 0–10 В DC и ШИМ 10 В.
- Поддержка DALI для исполнения DA-Type.
- Подходит для применения в помещениях и вне помещений.
Применение
- Панельное светодиодное освещение.
- Светодиодные прожекторы.
- Внутреннее светодиодное освещение.
- Промышленное освещение.
Таблица электрических параметров
| Параметр | Значение |
| Номинальный выходной ток | 1400 мА |
| Номинальная выходная мощность | 64,4 Вт |
| Диапазон постоянного тока | 34–46 В |
| Максимальное напряжение холостого хода | 60 В |
| Допуск по току | ±7,0% |
| Пульсации выходного тока | 5% максимум при номинальном токе |
| Диапазон входного напряжения | 180–295 В AC |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,9 при 277 В AC, полная нагрузка |
| КПД типовое | 87% |
| Ток потребления | 0,4 А при 230 В AC; 0,3 А при 277 В AC |
| Пусковой ток | 30 А, холодный старт, twidth=100 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
| Время запуска | 500 мс при 230 В AC |
| КНИ | THD < 20% при нагрузке ≥75% и 230/277 В AC |
Таблица защитных и эксплуатационных параметров
| Параметр | Значение |
| Защита от короткого замыкания | Режим hiccup; для DA-Type автоматическое восстановление после устранения аварии, для остальных типов восстановление после повторного включения питания |
| Рабочая температура корпуса | Tcase = -20…+85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…45 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
Таблица соответствия исполнениям
| Исполнение | Функция | Примечание |
| Blank | 2-в-1 диммирование (0–10 В DC и ШИМ 10 В) | В наличии |
| DA | Управление DALI | В наличии |
Таблица параметров безопасности и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750 (тип HL); CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1 и EN61347-2-13; BS EN/EN62384; EAC TP TC 004; IP67 approved |
| Помехоэмиссия | BS EN/EN55015, BS EN/EN61000-3-2 Class C (≥75% load), BS EN/EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry; устойчивость к импульсам линия-линия 1 кВ; EAC TP TC 020 |
| Стандарты DALI | IEC62386-101, 102 для DA-Type |
Таблица механических параметров
| Параметр | Значение |
| Габариты | 121 × 77 × 28,5 мм |
| Масса | 0,43 кг |
| Упаковка | 24 шт. / 11,3 кг / 0,74 куб. фута |
| Материал корпуса | Пластик |
| Степень защиты | IP67 |
Таблица дополнительных параметров
| Параметр | Значение |
| MTBF | 4381,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 402,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Количество драйверов на автоматический выключатель 16 А | 32 шт. при выключателе типа B; 32 шт. при выключателе типа C, при 230 В AC |
| Потребление без нагрузки | <0,5 Вт для Blank-Type; <1,2 Вт для ODLC-65A |
| Потребление в режиме ожидания | <0,5 Вт для DA-Type |
| Выход вспомогательного питания | Номинально 12 В, отклонение 11,4–12,6 В, 50 мА, только для ODLC-65A |
Примечания
- Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Рекомендуется обращаться к разделу «Способы управления светодиодным модулем».
- При пониженном входном напряжении может потребоваться снижение нагрузки.
- Длина времени запуска измерена при холодном первом запуске. Повторное включение и выключение драйвера может привести к увеличению времени запуска или к отказу запуска.
- Выход 12 В вспомогательного питания может быть поврежден при коротком замыкании; он недоступен, когда выходное напряжение не находится в области стабилизации тока или при отсутствии нагрузки.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия. ЭМС-характеристики зависят от условий установки, поэтому конечное изделие должно проходить повторную оценку ЭМС.
- Версия DALI не поддерживает бит 1: Lamp failure в команде 144 Query status стандарта DALI.
- Снижение допустимой температуры по высоте составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м.
- Для применения и мер защиты по IP следует руководствоваться руководством пользователя.
- Для соответствия последним требованиям ErP данный источник питания должен подключаться через выключатель и не должен быть постоянно подключен к сети.
Способы управления светодиодным модулем
Изделие работает в режиме постоянного тока и предназначено для непосредственного питания светодиодов. В области стабилизации тока максимальное выходное напряжение зависит от конфигурации конечной системы. При наличии вопросов по совместимости требуется обращение к MEAN WELL.
2-в-1 диммирование: регулировка уровня постоянного тока осуществляется подачей между DIM+ и DIM- либо сигнала 0–10 В DC, либо ШИМ-сигнала 10 В.
Примечание по диммированию: минимальный уровень диммирования составляет около 8%, при 0%< Iout <8% выходной ток не определён. При входном сигнале около 0 В DC или при ШИМ-сигнале с коэффициентом заполнения 0% выходной ток может снижаться до 0%.
DALI-интерфейс: для DA-Type сигнал DALI подаётся между DA+ и DA-. Протокол DALI предусматривает 16 групп и 64 адреса. Первый шаг фиксирован на уровне 8% выходного тока.
