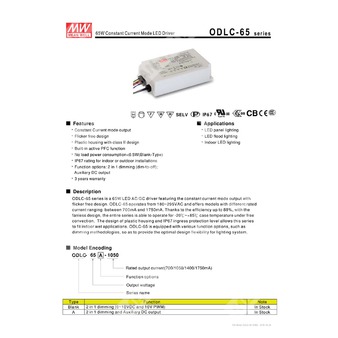

ODLC-65-1750 - драйвер постоянного тока 65 Вт для светодиодных светильников с выходным током 1750 мА.
ODLC-65-1750 — это импульсный AC/DC драйвер светодиодов мощностью 65 Вт с режимом стабилизации тока, предназначенный для непосредственного питания LED-модулей. Модель работает от сети переменного тока 180–295 В и относится к серии с низким уровнем пульсаций, активной коррекцией коэффициента мощности, степенью защиты IP67 и возможностью работы с внешним диммированием.
Расшифровка партномера
| Позиция обозначения | Расшифровка |
| ODLC | Серия драйверов светодиодов ODLC |
| 65 | Номинальная мощность 65 Вт |
| 1750 | Номинальный выходной ток 1750 мА |
Назначение и особенности
- Выход в режиме стабилизации тока.
- Бесмерцательное исполнение.
- Пластиковый корпус с классом защиты II.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт.
- Степень защиты IP67 для внутренней и наружной установки.
- Функции: диммирование 2 в 1; для данной модификации — без вспомогательного DC-выхода.
- Срок службы и надежность рассчитаны по MTBF.
Сведения о применении
- Панельное светодиодное освещение.
- Прожекторное светодиодное освещение.
- Внутреннее светодиодное освещение.
- Промышленное освещение.
Основные параметры
| Параметр | Значение |
| Тип изделия | Драйвер светодиодов переменного/постоянного тока |
| Режим работы | Постоянный ток |
| Номинальная мощность | 63 Вт |
| Номинальный выходной ток | 1750 мА |
| Допуск по току | ±7,0% |
| Диапазон постоянного тока | 27–36 В |
| Максимальное напряжение холостого хода | 53 В |
| Пульсации тока | 5% максимум при номинальном токе |
| Время запуска | 500 мс при 230 В переменного тока |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 180–295 В переменного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF>0,95 при 230 В переменного тока; PF>0,9 при 277 В переменного тока на полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке не менее 75% и 230/277 В переменного тока |
| Потребляемый ток | 0,4 А при 230 В переменного тока; 0,3 А при 277 В переменного тока |
| Пусковой ток | 30 А, холодный старт, ширина импульса 100 мкс, измерение при 50% Ipeak и 230 В переменного тока |
| Максимальное количество устройств на автоматическом выключателе 16 А | 32 устройства при автомате типа B; 32 устройства при автомате типа C, при 230 В переменного тока |
| Ток утечки | <0,75 мА при 277 В переменного тока |
Эффективность
| Параметр | Значение |
| КПД типовой | 86% |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Режим прерывистого запуска с восстановлением после снятия аварии |
| Поведение после устранения неисправности | Повторный запуск |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура корпуса | −20…+85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…45 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Прочие параметры
| Параметр | Значение |
| MTBF | 4381,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 402,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Испытательное напряжение | I/P–O/P: 3,75 кВ переменного тока |
| Сопротивление изоляции | I/P–O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности | UL8750 (тип HL); CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1 и BS EN/EN61347-2-13; BS EN/EN62384; EAC TP TC 004; IP67 approved |
| ЭМС излучение | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C (≥75% нагрузки), BS EN/EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| ЭМС помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry; стойкость к импульсу Line-Line 1 кВ; EAC TP TC 020 |
| Стандарт DALI | Соответствие IEC62386-101,102 только для модификации DA-Type |
Габаритные размеры и масса
| Параметр | Значение |
| Размеры | 121 × 77 × 28,5 мм (Д × Ш × В) |
| Масса | 0,43 кг |
| Упаковка | 24 шт.; 11,3 кг; 0,74 куб. фута |
Подключение и проводники
| Назначение | Обозначение | Цвет | Сечение |
| Вход переменного тока | ACL | Коричневый | SVT 18 AWG |
| Вход переменного тока | ACN | Синий | SVT 18 AWG |
| Выход постоянного тока | Vo+ | Красный | UL1007 18 AWG |
| Выход постоянного тока | Vo- | Чёрный | UL1007 18 AWG |
| Диммирование | DIM+ | Пурпурный | UL1007 22 AWG |
| Диммирование | DIM- | Розовый | UL1007 22 AWG |
Схема диммирования
Поддерживается 2-в-1 диммирование между выводами DIM+ и DIM-: вход 0–10 В постоянного тока или PWM-сигнал 10 В.
- Рекомендуется непосредственное подключение к светодиодам.
- Не допускается использование с дополнительными драйверами.
- Минимальный уровень диммирования составляет около 8%.
- При 0 В постоянного тока или при PWM с коэффициентом заполнения 0% выходной ток может снижаться до 0%.
- Частота PWM для диммирования: 300 Гц…3 кГц.
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В переменного тока, номинальном токе и температуре окружающей среды 25 °C.
- Следует обращаться к разделу «Способы управления светодиодным модулем».
- При низком входном напряжении может потребоваться снижение нагрузки.
- Длительность времени запуска измеряется при холодном первом пуске. Повторные включения и выключения могут увеличить время запуска или привести к его сбою.
- Выход AUX 12 В применим только для модификации ODLC-65A и не должен замыкаться; также он недоступен, когда выходное напряжение не находится в области стабилизации тока или при режиме холостого хода.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия; ЭМС-показатели зависят от окончательной установки.
- Для версии DALI не поддерживается бит 1: Lamp failure в команде 144 Query status стандарта DALI.
- Для моделей без вентилятора дерейтинг по температуре окружающей среды составляет 3,5 °C/1000 м при высоте выше 2000 м; для моделей с вентилятором — 5 °C/1000 м.
- Перед использованием необходимо ознакомиться с руководством по установке и рекомендациями по водозащищённому монтажу.
- Для соответствия актуальным требованиям ErP источник питания может использоваться только за выключателем и не должен быть постоянно подключён к сети.
Дополнительные сведения по модели
Модификация ODLC-65-1750 относится к варианту без вспомогательного DC-выхода, поскольку DALI-версия драйвера доступна только для моделей без auxiliary DC output. Для этой модели ключевой рабочий параметр — номинальный выходной ток 1750 мА при мощности до 63 Вт и диапазоне напряжения нагрузки 27–36 В.
