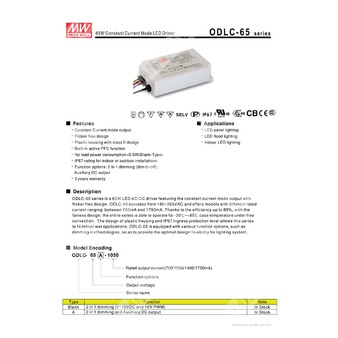

ODLC-65-700 - драйвер светодиодов 65 Вт с постоянным выходным током 700 мА, широким входом 180–295 В AC, ККМ и 2-в-1 диммированием.
Расшифровка партномера
| Обозначение | Расшифровка |
| ODLC | Серия светодиодных AC/DC драйверов постоянного тока |
| 65 | Номинальная мощность 65 Вт |
| 700 | Номинальный выходной ток 700 мА |
Краткое описание
ODLC-65-700 — источник питания для светодиодов с режимом стабилизации тока, предназначенный для непосредственного питания LED-модулей. Изделие работает от сети переменного тока 180–295 В и ориентировано на применения, где требуется постоянный ток 700 мА, высокий КПД, низкий уровень пульсаций и поддержка диммирования.
Особенности
- Режим стабилизации выходного тока.
- Бесмерцательная схема.
- Пластиковый корпус класса II.
- Встроенная активная коррекция коэффициента мощности.
- Потребление холостого хода менее 0,5 Вт.
- Степень защиты IP67 для внутреннего и наружного монтажа.
- Функциональные исполнения: 2-в-1 диммирование, вспомогательный DC-выход, DALI.
- Температурный диапазон корпуса до +85 °C при естественной конвекции.
- Высокая эффективность, до 88%.
Области применения
- Панельное LED-освещение.
- Прожекторное LED-освещение.
- Внутреннее LED-освещение.
- Промышленное освещение.
Электрические параметры
| Модель | ODLC-65-700 |
| Номинальный выходной ток | 700 мА |
| Номинальная выходная мощность | 65,1 Вт |
| Диапазон постоянного тока | 69–93 В |
| Напряжение холостого хода, максимум | 118 В |
| Пульсации выходного тока | 5% максимум при номинальном токе |
| Допуск по току | ±7,0% |
| Время установки | 500 мс / 230 В AC |
| Вспомогательный DC-выход | Номинально 12 В (11,4–12,6 В) при 50 мА, только для ODLC-65A |
Входные параметры
| Диапазон входного напряжения | 180–295 В AC |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,9 при 277 В AC, полная нагрузка |
| Полные гармонические искажения | THD < 20% при нагрузке ≥75% и 230/277 В AC |
| Входной ток | 0,4 А / 230 В AC; 0,3 А / 277 В AC |
| Пусковой ток | 30 А, cold start, длительность 100 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | <0,75 мА / 277 В AC |
Защита
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Рабочая температура | Tcase = -20…+85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…45 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надежность
| MTBF | 4381,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 402,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
ЭМС и безопасность
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750 (тип HL); CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1 и BS EN/EN61347-2-13, независимое исполнение; BS EN/EN62384; EAC TP TC 004; IP67 approved |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C (≥75% load), BS EN/EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| Иммунитет ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry, помехоустойчивость по перенапряжению Line-Line: 1 кВ; EAC TP TC 020 |
| Стандарты DALI | IEC62386-101, 102, только для типа DA |
Габариты и масса
| Размеры | 121 × 77 × 28,5 мм |
| Масса | 0,43 кг |
| Упаковка | 24 шт.; 11,3 кг; 0,74 CUFT |
Подключение и проводники
| Вход AC | ACL — коричневый; ACN — синий; SVT 18AWG |
| Выход DC | Vo+ — красный; Vo- — чёрный; UL1007 18AWG |
| Диммирование | DIM+ — фиолетовый; DIM- — розовый; UL1007 22AWG |
| Вспомогательный выход | AUX+ — жёлтый; AUX- — зелёный; UL1007 20AWG; только ODLC-65A |
Принцип работы
Изделие работает в режиме постоянного тока и предназначено для прямого питания светодиодов. В области стабилизации тока максимальное выходное напряжение зависит от конфигурации конечной системы. При наличии вопросов по совместимости требуется согласование с MEAN WELL.
Диммирование
Реализована функция 2-в-1 между входами DIM+ и DIM-: 0–10 В DC или сигнал ШИМ 10 В. Прямое подключение к светодиодам рекомендовано. Использование с дополнительными драйверами не допускается.
При подаче дополнительного напряжения 0–10 В DC или ШИМ 10 В с частотой 300 Гц – 3 кГц регулирование выходного тока изменяется от минимального уровня примерно 8% до 100%.
При напряжении управления около 0 В DC или скважности 0% выходной ток может снижаться до 0%.
Не подключать DIM- к Vo-.
DALI-интерфейс
Для исполнения DA-Type управляющий сигнал DALI подается между DA+ и DA-. Протокол поддерживает 16 групп и 64 адреса. Первый шаг регулирования фиксирован на уровне 8% выходного тока.
Примечания
- Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Режимы питания LED-модуля».
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел «Статическая характеристика».
- Длина времени установки измеряется при холодном первом пуске. Повторное включение/выключение может увеличить время установки или вызвать срыв запуска.
- Вспомогательный выход 12 В повреждается при коротком замыкании; он недоступен, если выходное напряжение находится вне области стабилизации тока или при отсутствии нагрузки.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования; производитель конечного изделия обязан повторно подтверждать соответствие ЭМС для всей установки.
- Версия DALI не поддерживает бит 1: Lamp failure в команде 144 Query status стандарта DALI.
- Для фанless-моделей снижение нагрузки составляет 3,5 °C/1000 м, для моделей с вентилятором — 5 °C/1000 м при высоте эксплуатации выше 2000 м.
- По вопросам применения и правилам установки для IP-защищенного исполнения следует обратиться к руководству пользователя перед применением.
- Для соответствия последним требованиям ErP источник питания для светильников допускается использовать только за выключателем, не подключая его постоянно к сети.
