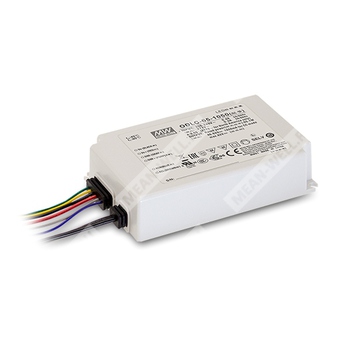

ODLC-65-700DA - драйвер светодиодов 65 Вт с постоянным током 700 мА и интерфейсом DALI.
Расшифровка партномера
| Элемент партномера |
Значение |
| ODLC |
Серия источников питания для светодиодов |
| 65 |
Номинальная мощность 65 Вт |
| 700 |
Номинальный выходной ток 700 мА |
| DA |
Исполнение с управлением DALI |
Назначение и краткое описание
ODLC-65-700DA — это 65-ваттный AC/DC драйвер светодиодов с режимом стабилизации тока, предназначенный для прямого питания светодиодных модулей. Устройство работает от сети переменного тока 180–295 В и обеспечивает выходной ток 700 мА. Исполнение DA поддерживает управление по DALI, а конструкция серии ориентирована на применение в системах освещения с требованиями к отсутствию мерцания, высокой эффективности и степени защиты IP67.
Особенности
- Режим стабилизации тока.
- Безмерцательная работа.
- Пластиковый корпус с исполнением класса II.
- Встроенная активная коррекция коэффициента мощности.
- Потребление холостого хода менее 0,5 Вт для исполнения Blank-Type.
- Потребление в режиме ожидания менее 0,5 Вт для исполнения DA-Type.
- Степень защиты IP67 для внутренней и наружной установки.
- Функциональные опции: диммирование 2 в 1, вспомогательный выход постоянного тока, DALI.
- Температура корпуса до +85 °C.
Применение
- Панельное светодиодное освещение.
- Прожекторное светодиодное освещение.
- Внутреннее светодиодное освещение.
- Промышленное освещение.
Основные электрические параметры
| Параметр |
ODLC-65-700DA |
| Номинальный ток |
700 мА |
| Номинальная мощность |
65,1 Вт |
| Диапазон напряжения в зоне стабилизации тока |
69–93 В |
| Напряжение холостого хода |
118 В |
| Пульсации выходного тока |
Не более 5% при номинальном токе |
| Допуск по току |
±7,0% |
| Время запуска |
500 мс / 230 В переменного тока |
| Коэффициент пульсаций на выходе |
Не нормируется отдельно, указана безмерцательная работа |
Входные параметры
| Параметр |
ODLC-65-700DA |
| Диапазон входного напряжения |
180–295 В переменного тока |
| Диапазон частоты сети |
47–63 Гц |
| Коэффициент мощности |
PF > 0,95 при 230 В, PF > 0,9 при 277 В, полная нагрузка |
| Коэффициент гармонических искажений |
THD < 20% при нагрузке ≥75% для 230 В / 277 В |
| Потребляемый ток |
0,4 А при 230 В; 0,3 А при 277 В |
| Пусковой ток |
30 А, холодный старт, длительность 100 мкс, измерение при 50% Ipeak, 230 В |
| Ток утечки |
<0,75 мА / 277 В переменного тока |
| Максимальное число источников на автомате 16 А |
32 шт. при автомате типа B / 32 шт. при автомате типа C, 230 В |
| Входная мощность холостого хода / ожидания |
Для DA-Type: менее 0,5 Вт в режиме ожидания |
Параметры вспомогательного выхода
| Параметр |
ODLC-65-700DA |
| Номинальное напряжение |
12 В постоянного тока |
| Допуск напряжения |
11,4–12,6 В |
| Максимальный ток |
50 мА |
| Применимость |
Только для исполнения ODLC-65A |
| Условия работоспособности |
Не доступен при выходе из зоны стабилизации тока или при режиме холостого хода |
Защита
| Параметр |
ODLC-65-700DA |
| Защита от короткого замыкания |
Режим hiccup, автоматическое восстановление после устранения неисправности для DA-Type |
| Защита от перегрузки |
Режим hiccup |
Условия эксплуатации
| Параметр |
ODLC-65-700DA |
| Температура работы |
Tcase = -20…+85 °C |
| Максимальная температура корпуса |
+85 °C |
| Влажность работы |
20–90% RH, без конденсации |
| Температура хранения |
-40…+80 °C |
| Влажность хранения |
10–95% RH |
| Температурный коэффициент |
±0,03%/°C (0…45 °C) |
| Вибрация |
10–500 Гц, 2G, по 10 мин. на цикл, общий период 60 мин. по осям X, Y, Z |
| Снижение допустимой нагрузки по температуре |
При окружающей температуре выше 45 °C и при высоте более 2000 м требуется снижение нагрузки согласно графикам и примечаниям |
ЭМС и безопасность
| Параметр |
ODLC-65-700DA |
| Испытательное напряжение |
I/P-O/P: 3,75 кВ переменного тока |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности |
UL8750 (type "HL"); CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1 и BS EN/EN61347-2-13 independent; BS EN/EN62384; EAC TP TC 004; IP67 approved |
| ЭМС излучение |
BS EN/EN55015; BS EN/EN61000-3-2 Class C (≥75% load); BS EN/EN61000-3-3; GB17743; GB17625.1; EAC TP TC 020 |
| ЭМС помехоустойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry; устойчивость к импульсным помехам Line-Line: 1 кВ; EAC TP TC 020 |
| Стандарты DALI |
IEC62386-101, 102 для исполнения DA-Type |
Надежность, габариты и упаковка
| Параметр |
ODLC-65-700DA |
| MTBF |
4381,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 402,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
121 × 77 × 28,5 мм |
| Масса |
0,43 кг |
| Упаковка |
24 шт. в упаковке; 11,3 кг; 0,74 CUFT |
Интерфейсы и управление
2 в 1 диммирование: выходной ток может регулироваться между DIM+ и DIM- двумя способами: подачей 0–10 В постоянного тока или сигналом ШИМ 10 В.
Диапазон ШИМ для диммирования: 300 Гц – 3 кГц.
Минимальный уровень диммирования: около 8%; при 0% < Iout < 8% выходной ток не определён.
Понижение до нуля: выходной ток может снижаться до 0% при входе диммирования около 0 В или при 10 В ШИМ с коэффициентом заполнения 0%.
DALI-интерфейс: применяется между DA+ и DA-. Протокол DALI включает 16 групп и 64 адреса. Первый шаг фиксирован на уровне 8% выходного тока.
Предупреждение по подключению: не допускается соединять DIM- с Vo-.
Цвета и назначение проводов
| Провод |
Назначение |
| ACL |
Коричневый, вход переменного тока |
| ACN |
Синий, вход переменного тока |
| Vo+ |
Красный, положительный выход |
| Vo- |
Чёрный, отрицательный выход |
| DIM+ |
Фиолетовый, вход диммирования / DA+ |
| DIM- |
Розовый, вход диммирования / DA- |
| AUX+ |
Жёлтый, вспомогательный выход |
| AUX- |
Зелёный, вспомогательный выход |
Примечания
- Все параметры, не оговорённые особо, измерены при входе 230 В переменного тока, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Методы управления светодиодным модулем».
- При пониженном входном напряжении может потребоваться снижение нагрузки.
- Время запуска измеряется при холодном первом включении. Повторные включения/выключения могут увеличить время запуска или вызвать сбой запуска.
- Вспомогательный выход 12 В будет повреждён при коротком замыкании; он недоступен, когда выходное напряжение не находится в зоне стабилизации тока или при отсутствии нагрузки на выходе.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. ЭМС зависят от условий установки; производитель конечного оборудования должен заново подтверждать соответствие ЭМС на полной установке.
- Версия DALI не поддерживает бит 1: отказ лампы в команде 144 Query status по стандарту DALI.
- Для моделей без вентилятора снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м при высоте выше 2000 м; для моделей с вентилятором — 5 °C на 1000 м.
- Для любых указаний по применению и по защите от проникновения воды следует использовать руководство пользователя.
- Для соответствия требованиям последнего регламента ErP данный источник питания допускается применять только после выключателя и без постоянного подключения к сети.
