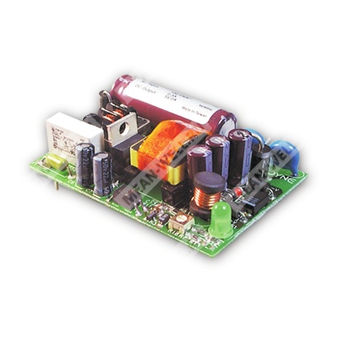

OFM-0102 - компактный импульсный источник питания 12 В, 0,85 А, 10,2 Вт с универсальным входом и защитами.
Источник питания OFM-0102 относится к серии OFM-0100 и представляет собой ультракомпактный AC/DC модульный преобразователь для установки в конечное оборудование. Изделие обеспечивает стабилизированное выходное напряжение 12 В постоянного тока при номинальном токе 0,85 А и мощности 10,2 Вт. Конструкция рассчитана на работу с универсальным сетевым входом, обладает фиксированной частотой переключения 100 кГц, естественным воздушным охлаждением и набором защит от перегрузки, перенапряжения и перегрева.
Расшифровка партномера
| Партномер | Расшифровка |
| OFM | Серия компактных импульсных источников питания Mean Well |
| 01 | Выходное напряжение 12 В |
| 02 | Номинальный выходной ток 0,85 А |
Ключевые особенности
- Универсальный вход переменного тока и полный диапазон входного напряжения.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Ультраминиатюрное исполнение, малый вес.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание на 100 % нагрузки в процессе прогонки.
- Фиксированная частота преобразования 100 кГц.
- Низкая стоимость, высокая надёжность.
Основные параметры
| Модель | OFM-0102 |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 0,85 А |
| Диапазон выходного тока | 0 ~ 0,85 А |
| Номинальная выходная мощность | 10,2 Вт |
| Регулировка выходного напряжения | 10,8 ~ 13,2 В |
| Допуск выходного напряжения | ±2,0 % |
| Пульсации и шум | 180 мВ п-п |
Входные параметры
| Диапазон входного напряжения | 85 ~ 264 В AC / 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 440 Гц |
| Типичный КПД | 73 % |
| Типичный входной ток | 0,16 А при 230 В AC |
| Типичный пусковой ток | 30 А при 230 В AC |
| Время запуска, нарастания | 150 мс, 20 мс при 230 В AC на полной нагрузке |
| Время удержания | 150 мс при 230 В AC, 20 мс при 115 В AC на полной нагрузке |
Регулирование и динамические характеристики
| Стабилизация по сети | ±0,5 % |
| Стабилизация по нагрузке | ±1,0 % |
| Волновая форма переключения | 100 кГц |
Защиты
| Перегрузка | Более 150 % от номинальной выходной мощности; защита типа hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 13,8 ~ 16,2 В; отключение выходного напряжения с ограничением стабилитроном |
| Перегрев | Tj 145 °C, типично, контроль по основной микросхеме; отключение выходного напряжения с последующим повторным включением для восстановления |
Эксплуатационные условия
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90 % RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95 % RH |
| Температурный коэффициент | 0,03 %/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надёжность, размеры и упаковка
| MTBF | 465,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 65 × 45 × 22 мм (Д × Ш × В) |
| Масса | 0,04 кг |
| Упаковка | 120 шт. / 5,5 кг / 0,97 куб. фута |
Безопасность и электромагнитная совместимость
| Стандарты безопасности | UL1950, TUV EN60950, одобрено |
| ЭМС-излучение | Соответствие EN50081-1 |
| ЭМС-помехоустойчивость | Соответствие EN50082-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70 % RH |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измерены в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; конечное устройство должно быть повторно проверено на соответствие директивам ЭМС.
Назначение
OFM-0102 предназначен для построения компактных узлов питания промышленной и электронной аппаратуры, где требуется малогабаритный изолированный источник 12 В с универсальным входом и базовым набором защит.
