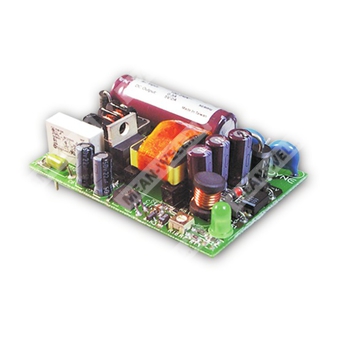

OFM-0103 — компактный импульсный источник питания 15 В для промышленной аппаратуры.
Расшифровка партномера OFM-0103
| Обозначение | Расшифровка |
| OFM | Серия компактных однофазных импульсных источников питания Mean Well OFM-0100 |
| 0103 | Исполнение на выходное напряжение 15 В |
Назначение
OFM-0103 представляет собой ультракомпактный импульсный источник питания переменного/постоянного тока с фиксированным выходным напряжением 15 В и мощностью 10,05 Вт, предназначенный для питания электронной аппаратуры.
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Ультраминиатюрное исполнение и малый вес.
- Охлаждение за счёт естественной конвекции.
- 100% проверка при полной нагрузке.
- Фиксированная частота переключения 100 кГц.
- Высокая надёжность.
- Низкая стоимость.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 0,67 А |
| Диапазон выходного тока | 0 … 0,67 А |
| Номинальная выходная мощность | 10,05 Вт |
| Диапазон подстройки выходного напряжения | 13,5 … 16,5 В |
| Допуск по выходному напряжению | ±2,0% |
| Нестабильность по линии | ±0,3% |
| Нестабильность по нагрузке | ±1,0% |
| Пульсации и шум | 180 мВп-п |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 … 264 В AC / 120 … 370 В DC |
| Диапазон частоты сети | 47 … 440 Гц |
| КПД, тип. | 74% |
| Потребляемый ток, тип. | 0,16 А при 230 В AC; 0,24 А при 115 В AC |
| Пусковой ток, тип. | 15 А при 115 В AC; 30 А при 230 В AC, холодный пуск |
| Время включения | 150 мс при 230 В AC, 20 мс при 115 В AC, при полной нагрузке |
| Время удержания, тип. | 150 мс при 230 В AC; 20 мс при 115 В AC, при полной нагрузке |
Параметры стабилизации
| Параметр | Значение |
| Регулировка выходного напряжения | 13,5 … 16,5 В |
| Нестабильность по линии | ±0,3% |
| Нестабильность по нагрузке | ±1,0% |
| Допуск по выходному напряжению | ±2,0% |
Защиты
| Вид защиты | Уставка / поведение |
| Перегрузка | Выше 150% от номинальной выходной мощности; режим Hiccup, восстановление после устранения неисправности |
| Перенапряжение | 17,25 … 20,25 В; отключение выходного напряжения, ограничение стабилитроном |
| Перегрев | Tj 145 °C тип., срабатывание по основному ИС управления; отключение выходного напряжения, последующий перезапуск для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 … +60 °C |
| Рабочая влажность | 20 … 90% RH, без конденсации |
| Температура и влажность хранения | -20 … +85 °C; 10 … 95% RH |
| Температурный коэффициент | 0,03%/°C в диапазоне 0 … 50 °C |
| Вибрация | 10 … 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 465,9 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 65 × 45 × 22 мм (Д × Ш × В) |
| Масса | 0,04 кг |
| Упаковка | 120 шт.; 5,5 кг; 0,97 куб. фут. |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 3 кВ AC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL1950, TUV EN60950, одобрено |
| ЭМС-излучение | Соответствие EN50081-1, EN50082-1 |
Примечания
1. Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
4. Источник питания рассматривается как компонент, который должен быть установлен в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
Обозначение в составе серии
OFM-0103 относится к серии OFM-0100 и соответствует исполнению на 15 В. Для серии характерны компактные размеры, универсальный вход и фиксированная частота преобразования 100 кГц.
