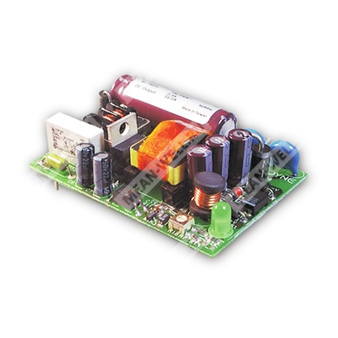

OFM-0105 - компактный источник питания AC/DC для промышленной аппаратуры мощностью 10,08 Вт.
Расшифровка партномера
| Позиция | Расшифровка |
| OFM | Серия импульсных источников питания Mean Well OFM |
| 0105 | Выходное напряжение 24 В постоянного тока, номинальный ток 0,42 А, номинальная мощность 10,08 Вт |
Краткое описание
OFM-0105 представляет собой миниатюрный импульсный источник питания открытого исполнения для преобразования широкого диапазона сетевого переменного или постоянного напряжения в стабилизированное выходное напряжение 24 В постоянного тока. Изделие предназначено для питания электронной и промышленной аппаратуры, где требуется компактный, легкий и надежный источник питания с естественным охлаждением.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Ультраминиатюрное исполнение и малый вес.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание под полной нагрузкой в течение 100% времени прогрева.
- Фиксированная частота переключения 100 кГц.
- Низкая стоимость.
- Высокая надежность.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 0,42 А |
| Диапазон тока | 0 … 0,42 А |
| Номинальная мощность | 10,08 Вт |
| Диапазон регулировки выходного напряжения | 21,6 … 26,4 В |
| Допуск по выходному напряжению | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки и нарастания | 150 мс, 20 мс при 230 В AC; 150 мс, 20 мс при 115 В AC, при полной нагрузке |
| Время удержания | 150 мс при 230 В AC; 20 мс при 115 В AC, при полной нагрузке |
| Пульсации и шум | 240 мВ п-п |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 … 264 В AC / 120 … 370 В DC |
| Диапазон входной частоты | 47 … 440 Гц |
| КПД, тип. | 74% |
| Потребляемый ток, тип. | 0,16 А при 230 В AC / 0,24 А при 115 В AC |
| Пусковой ток, тип. | 30 А при 230 В AC / 15 А при 115 В AC, холодный запуск |
Защитные функции
| Параметр | Значение |
| Перегрузка | Свыше 150% от номинальной выходной мощности; режим защиты с перезапуском после устранения неисправности |
| Перенапряжение | 27,6 … 32,4 В; отключение выходного напряжения, ограничение стабилитроном |
| Перегрев | Tj 145 °C, тип. (U1), контроль по основной микросхеме; отключение выходного напряжения с автоматическим восстановлением после перезапуска |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 … +60 °C |
| Рабочая влажность | 20 … 90% RH, без конденсации |
| Температура и влажность хранения | -20 … +85 °C, 10 … 95% RH |
| Температурный коэффициент | 0,03%/°C в диапазоне 0 … 50 °C |
| Вибрация | 10 … 500 Гц, 2G, 10 мин/цикл, период 60 мин на осях X, Y, Z |
Электрическая прочность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | Вход/выход: 3 кВ AC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN50081-1 |
| Помехоустойчивость ЭМС | Соответствие EN50082-1 |
| Стандарты безопасности | UL1950, TUV EN60950, одобрено |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 465,9 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 65 × 45 × 22 мм (Д × Ш × В) |
| Масса | 0,04 кг |
| Упаковка | 120 шт.; 5,5 кг; 0,97 куб. фута |
Механические параметры
| Параметр | Значение |
| Исполнение | Открытая плата |
| Охлаждение | Свободная конвекция воздуха |
| Рабочая частота преобразования | 100 кГц |
Примечания
1. Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает в себя допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
4. Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
Назначение
Источник питания OFM-0105 предназначен для построения компактных систем питания с входом от универсальной сети и выходом 24 В постоянного тока, включая промышленную автоматику, электронные модули, измерительную и вспомогательную аппаратуру.
