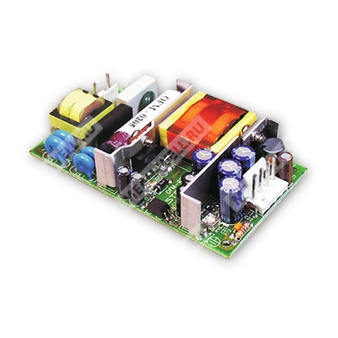

OFM-0205 - компактный источник питания AC/DC 24 В мощностью 20 Вт для промышленной аппаратуры.
OFM-0205 — ультракомпактный импульсный источник питания серии OFM-0200 с универсальным входом переменного тока, предназначенный для формирования стабилизированного постоянного напряжения 24 В при мощности 20 Вт. Изделие выполнено в малогабаритном исполнении, рассчитано на естественное охлаждение, работу в широком диапазоне входных напряжений и применение в промышленной электронике.
Расшифровка партномера
| Позиция | Расшифровка |
| OFM | Серия импульсных источников питания Mean Well OFM |
| 0200 | Группа изделий с выходной мощностью 20 Вт |
| 0205 | Исполнение с выходным напряжением 24 В |
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Ультраминиатюрные габариты и малый вес.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание на 100% нагрузке в режиме burn-in.
- Фиксированная частота коммутации 100 кГц.
- Низкая стоимость.
- Высокая надежность.
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 0,92 А |
| Диапазон тока | 0 ~ 0,92 А |
| Номинальная мощность | 22,08 Вт |
| Диапазон подстройки выходного напряжения | 22,6 ~ 25,4 В |
| Допуск по выходному напряжению | ±2,0% |
| Нестабильность по линии | ±0,2% |
| Нестабильность по нагрузке | ±0,5% |
| Пульсации и шум | 240 мВ п-п |
Вход
| Параметр | Значение |
| Входное напряжение | 85 ~ 264 В переменного тока / 120 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 440 Гц |
| КПД тип. | 78% |
| Потребляемый ток тип. | 0,32 А при 230 В AC / 0,48 А при 115 В AC |
| Пусковой ток тип. | 22 А при 115 В AC, 41 А при 230 В AC, холодный старт |
| Ток утечки | < 3,5 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | Выше 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 27,6 ~ 32,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Tj 145°C тип., контроль на основном ИС управления |
| Тип защиты от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Рабочая температура | -10 ~ +60°C, с учетом кривой дерейтирования |
| Температура и влажность хранения | -20 ~ +85°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50°C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 476,7 тыс. ч минимум по MIL-HDBK-217F (25°C) |
| Габаритные размеры | 89 × 51 × 20,3 мм (Д × Ш × В) |
| Масса | 0,09 кг |
| Упаковка | 105 шт.; 10,5 кг; 0,97 CUFT |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1950, TUV EN60950 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25°C / 70% RH |
| Эмиссия ЭМС | Соответствие EN50081-1, EN50082-1 |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
4. Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование; конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
Дополнительные сведения
Охлаждение: свободная конвекция воздуха.
Частота преобразования: 100 кГц.
Диапазон регулировки выходного напряжения: 22,6 ~ 25,4 В.
Назначение: компактный источник питания для промышленной аппаратуры, систем управления и другой электронной аппаратуры, требующей стабилизированного напряжения 24 В.
