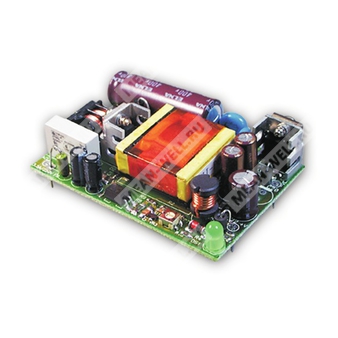

OFM-1501 — компактный импульсный источник питания переменного/постоянного тока мощностью 15 Вт с выходом 5 В.
Расшифровка партномера
| Партномер | Расшифровка |
| OFM | Серия компактных импульсных источников питания Mean Well |
| 1501 | Модификация с выходным напряжением 5 В |
| 1501 | Номинальный выходной ток 3 А |
| 1501 | Номинальная выходная мощность 15 Вт |
Назначение и особенности
OFM-1501 представляет собой малогабаритный сетевой импульсный источник питания серии OFM-1500 с универсальным входом, одним стабилизированным выходом 5 В и мощностью 15 Вт. Изделие рассчитано на установку в составе конечного оборудования и характеризуется малой массой, охлаждением за счёт естественной конвекции, фиксированной частотой переключения 100 кГц и полным комплексом защит.
Особенности:
- Универсальный вход переменного тока и полный диапазон входных напряжений.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Сверхкомпактное исполнение и малый вес.
- Охлаждение свободной конвекцией воздуха.
- 100% испытание под полной нагрузкой на прогреве.
- Фиксированная частота преобразования 100 кГц.
- Низкая стоимость и высокая надёжность.
Выход
| Параметр | Значение |
| Выходное напряжение постоянного тока | 5 В |
| Номинальный ток | 3 А |
| Диапазон тока | 0 ~ 3 А |
| Номинальная мощность | 15 Вт |
| Допуск по выходному напряжению | ±2,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±2,0% |
| Пульсации и шум | 60 мВ п-п |
| Диапазон подстройки выходного напряжения | 4,5 ~ 5,5 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока / 120 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 440 Гц |
| КПД типовое | 68% |
| Входной ток | 0,45 А при 115 В переменного тока; 0,25 А при 230 В переменного тока |
| Пусковой ток, максимум | 25 А при 115 В переменного тока; 45 А при 230 В переменного тока, холодный пуск |
| Время установки, нарастания и удержания | 150 мс, 20 мс, 50 мс при 230 В переменного тока; 150 мс, 20 мс, 12 мс при 115 В переменного тока, при полной нагрузке |
Защита
| Параметр | Значение |
| Защита от перегрузки | Свыше 150% от номинальной выходной мощности; тип защиты — прерывистый режим, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 5,75 ~ 6,75 В; тип защиты — отключение выходного напряжения, автоматическое восстановление после снятия аварии |
| Защита от перегрева | Tj 145 °C тип. (U1), контроль по основному микросхемному узлу; тип защиты — отключение выходного напряжения, восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент | 0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, по осям X, Y, Z в течение 60 мин. на каждую ось |
Надёжность, безопасность и ЭМС
| Параметр | Значение |
| MTBF | 559,3 тыс. ч. минимум по MIL-HDBK-217F (25 °C) |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока |
| Стандарты безопасности | UL1950, TUV EN60950, одобрено |
| Соответствие ЭМС | EN50081-1, EN50082-1 |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 70 × 48 × 21 мм |
| Масса | 0,07 кг |
| Упаковка | 120 шт.; 9,8 кг; 0,97 куб. фута |
| Частота преобразования | 100 кГц |
Примечания
1. Все параметры, если не указано иное, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
