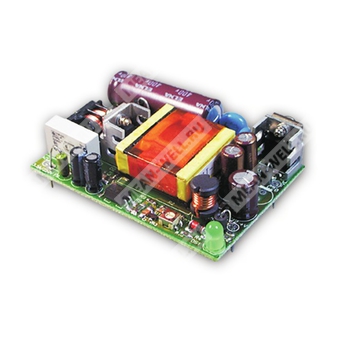

OFM-1503 - компактный 15-ваттный источник питания AC/DC с универсальным входом и встроенными защитами для промышленной аппаратуры.
Назначение: OFM-1503 — импульсный источник питания серии OFM-1500 мощностью 15 Вт с фиксированным выходным напряжением 15 В, предназначенный для встраивания в конечное оборудование.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| OFM | Серия импульсных источников питания Mean Well OFM |
| 1503 | Модель с номинальным выходным напряжением 15 В |
| OFM-1503 | Модель серии OFM-1500, выход 15 В, мощность 15 Вт |
Особенности
- Универсальный вход переменного тока и полный диапазон входного напряжения.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Ультраминиатюрное исполнение, малый вес.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание на 100% полной нагрузке в режиме прогрева.
- Фиксированная частота коммутации 100 кГц.
- Низкая стоимость.
- Высокая надёжность.
Основные параметры
| Параметр | Значение |
|---|
| Модель | OFM-1503 |
| Номинальное выходное напряжение | 15 В |
| Номинальный ток | 1 А |
| Диапазон тока | 0 ... 1 А |
| Номинальная мощность | 15 Вт |
| Диапазон подстройки выходного напряжения | 13,5 ... 16,5 В |
Выход
| Параметр | Значение |
|---|
| Точность выходного напряжения | ±2,0% |
| Стабилизация по линии | ±0,3% |
| Стабилизация по нагрузке | ±1,0% |
| Пульсации и шум | 150 мВ п-п |
| Предел регулировки выходного напряжения | 13,5 ... 16,5 В |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 85 ... 264 В переменного тока, 120 ... 370 В постоянного тока |
| Диапазон частоты сети | 47 ... 440 Гц |
| КПД, тип. | 75% |
| Входной ток | 0,25 А при 230 В AC; 0,45 А при 115 В AC |
| Пусковой ток, макс. | 25 А при 115 В AC; 45 А при 230 В AC, холодный старт |
| Время запуска, нарастания и удержания | 150 мс, 20 мс, 12 мс при 115 В AC; 150 мс, 20 мс, 50 мс при 230 В AC, при полной нагрузке |
Защиты
| Параметр | Описание |
|---|
| Перегрузка | Более 150% от номинальной выходной мощности |
| Тип защиты при перегрузке | Переход в режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 5,75 ... 6,75 В |
| Тип защиты при перенапряжении | Отключение выходного напряжения с восстановлением после повторного включения питания |
| Перегрев | Tj 145 °C, типично, детектирование по основному управляющему ИС U1 |
| Тип защиты при перегреве | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -10 ... +60 °C |
| Рабочая влажность | 20 ... 90% RH, без конденсации |
| Температура и влажность хранения | -20 ... +85 °C, 10 ... 95% RH |
| Температурный коэффициент | 0,03%/°C (0 ... 50 °C) |
| Вибрация | 10 ... 500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Надёжность, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF | 559,3 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Габариты | 70 × 48 × 21 мм |
| Масса | 0,07 кг |
| Упаковка | 120 шт.; 9,8 кг; 0,97 CUFT |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции вход-выход | 3 кВ AC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC |
Совместимость и стандарты
| Параметр | Значение |
|---|
| Стандарты безопасности | UL1950, TUV EN60950 |
| ЭМС | Соответствие EN50081-1, EN50082-1 |
Примечания
- Все параметры, не отмеченные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным соединением 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, подлежащий установке в конечное изделие; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
Группировка параметров по модели
| Модель | Выходное напряжение | Номинальный ток | Диапазон тока | Мощность |
|---|
| OFM-1501 | 5 В | 3 А | 0 ... 3 А | 15 Вт |
| OFM-1502 | 12 В | 1,25 А | 0 ... 1,25 А | 15 Вт |
| OFM-1503 | 15 В | 1 А | 0 ... 1 А | 15 Вт |
| OFM-1505 | 24 В | 0,63 А | 0 ... 0,63 А | 15,12 Вт |
