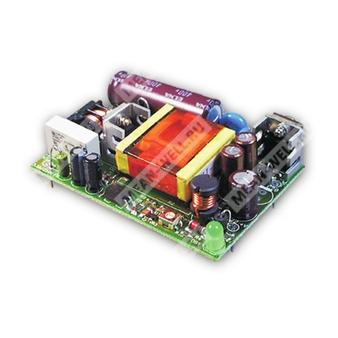

OFM-1505 - компактный импульсный источник питания переменного/постоянного тока на 24 В для промышленной аппаратуры.
Расшифровка партномера
| Партномер | Расшифровка |
| OFM | Серия импульсных источников питания Mean Well OFM |
| 1505 | Выходное напряжение 24 В, номинальный ток 0,63 А, мощность 15,12 Вт |
Назначение и основные особенности
OFM-1505 представляет собой ультракомпактный импульсный источник питания мощностью 15,12 Вт с универсальным входом переменного и постоянного тока, предназначенный для встраивания в конечную аппаратуру промышленного и электронного назначения.
- Универсальный вход AC / Full range.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Ультраминиатюрное исполнение и малый вес.
- Охлаждение естественной конвекцией воздуха.
- Испытание 100% при полной нагрузке в режиме burn-in.
- Фиксированная частота переключения 100 кГц.
- Низкая стоимость.
- Высокая надежность.
Выходные параметры
| Модель | OFM-1505 |
| Выходное напряжение постоянного тока | 24 В |
| Номинальный выходной ток | 0,63 А |
| Диапазон тока | 0 ... 0,63 А |
| Номинальная мощность | 15,12 Вт |
| Диапазон подстройки выходного напряжения | 21,6 ... 26,4 В |
| Стабилизация по линии | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
| Точность установки, время нарастания и удержания | 150 мс, 20 мс, 12 мс при 115 В AC и полной нагрузке; 150 мс, 20 мс, 50 мс при 230 В AC и полной нагрузке |
| Пульсации и шум | 240 мВ п-п |
Входные параметры
| Диапазон входного напряжения | 85 ... 264 В AC / 120 ... 370 В DC |
| Диапазон входной частоты | 47 ... 440 Гц |
| КПД, тип. | 76% |
| Входной ток | 0,25 А при 230 В AC; 0,45 А при 115 В AC |
| Пусковой ток, макс. | Холодный старт: 45 А при 230 В AC; 25 А при 115 В AC |
Защиты
| Перегрузка | При превышении 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения аварии |
| Перенапряжение | 27,6 ... 32,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с автоматическим восстановлением после повторной подачи питания |
| Перегрев | Tj 145 °C тип. на основном управляющем ИС |
| Тип защиты от перегрева | Отключение выходного напряжения с восстановлением после снижения температуры |
Эксплуатационные условия
| Рабочая температура | -10 ... +60 °C с учетом зависимости от нагрузки |
| Рабочая влажность | 20 ... 90% RH, без конденсации |
| Температура и влажность хранения | -20 ... +85 °C, 10 ... 95% RH |
| Температурный коэффициент | ±0,03% / °C в диапазоне 0 ... 50 °C |
| Вибрация | 10 ... 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надежность и габариты
| MTBF | 559,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 70 × 48 × 21 мм (Д × Ш × В) |
| Масса | 0,07 кг |
| Упаковка | 120 шт.; 9,8 кг; 0,97 куб. фута |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | I/P - O/P: 3 кВ AC |
| Сопротивление изоляции | I/P - O/P: 100 МОм / 500 В DC |
Соответствие стандартам
| Стандарты безопасности | UL1950, TUV EN60950 Approved |
| ЭМС | Соответствие EN50081-1, EN50082-1 |
Примечания
1. Все параметры, специально не оговоренные иначе, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно включенными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает в себя допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
4. Источник питания рассматривается как компонент, который должен быть установлен в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие директивам по ЭМС.
