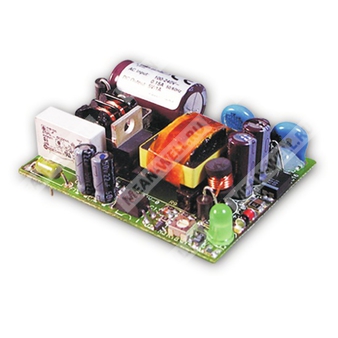

OFM-5001 — компактный 5-ваттный импульсный источник питания переменного/постоянного тока для промышленной электроники.
Серия: OFM-5000
Назначение: источник питания с универсальным входом, фиксированным выходным напряжением 5 В и встроенными схемами защиты для встраиваемой аппаратуры.
Расшифровка партномера
| Позиция | Расшифровка |
|---|---|
| OFM | Серия компактных импульсных источников питания Mean Well |
| 5001 | Модификация с выходным напряжением 5 В и номинальной мощностью 5 Вт |
Основные особенности
- Универсальный вход переменного тока / полный диапазон.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Ультраминиатюрное исполнение, малый вес.
- Охлаждение за счёт естественной конвекции воздуха.
- Испытание на 100% нагрузке с предварительной наработкой.
- Фиксированная частота переключения 100 кГц.
- Низкая стоимость.
- Высокая надёжность.
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 85–264 В переменного тока / 120–370 В постоянного тока |
| Диапазон входной частоты | 47–440 Гц |
| КПД, тип. | 63% |
| Пусковой ток, макс. | Холодный пуск: 20 А при 115 В AC, 40 А при 230 В AC |
| Входной ток | 0,16 А при 115 В AC; 0,14 А при 230 В AC |
| Время установки, нарастания, удержания | 150 мс, 20 мс, 80 мс при 230 В AC; 150 мс, 20 мс, 20 мс при 115 В AC, при полной нагрузке |
Выход
| Параметр | Значение |
|---|---|
| Выходное напряжение | 5 В |
| Номинальный ток | 1 А |
| Диапазон тока | 0–1 А |
| Номинальная мощность | 5 Вт |
| Диапазон регулировки выходного напряжения | 4,5–5,5 В |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
| Пульсации и шум, макс. | 50 мВ п-п |
| Допуск по напряжению | ±2,0% |
Защита
| Параметр | Значение |
|---|---|
| Перегрузка | Более 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения аварии |
| Перенапряжение | 5,75–6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после перезапуска питания |
| Перегрев | Tj 145°C тип. |
| Тип защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая влажность | 20–90% RH, без конденсации |
| Рабочая температура | −10…+60°C, с учётом кривой снижения нагрузки |
| Температура хранения и влажность | −20…+85°C, 10–95% RH |
| Температурный коэффициент | 0,03%/°C (0…50°C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|---|
| Испытательное напряжение изоляции | Вход–выход: 3 кВ AC |
| Сопротивление изоляции | Вход–выход: 100 МОм / 500 В DC |
Надёжность и габариты
| Параметр | Значение |
|---|---|
| MTBF | 552,5 тыс. ч минимум, MIL-HDBK-217F (25°C) |
| Размеры | 58 × 45 × 21 мм (Д × Ш × В) |
| Масса и упаковка | 0,04 кг; 120 шт. / 5,6 кг / 0,97 куб. фута |
Безопасность и ЭМС
| Параметр | Значение |
|---|---|
| Стандарты безопасности | UL1950, TUV EN60950, одобрено |
| ЭМС | Соответствие EN50081-1, EN50082-1 |
Примечания
| № | Текст |
|---|---|
| 1 | Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C. |
| 2 | Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой с параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает начальный допуск, стабилизацию по линии и стабилизацию по нагрузке. |
| 4 | Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС. |
Дополнительные сведения
Частота преобразования: 100 кГц.
Схема блока: входной ЭМС-фильтр, выпрямители и фильтр, силовой PWM-переключатель, трансформатор, выпрямители и фильтр выходной цепи, схема контроля и детектирования.
Статические характеристики: при входном напряжении 60–260 В AC выходное напряжение сохраняет номинальный уровень в пределах рабочей области; для 12 В варианта на листе приведена статическая кривая. Для OFM-5001 основным рабочим режимом является выход 5 В.
