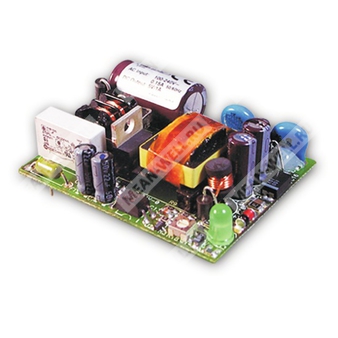

OFM-5002 - компактный импульсный источник питания переменного/постоянного тока на 12 В для промышленной электроники.
Расшифровка партномера
| Позиция | Значение |
| OFM | Серия компактных источников питания Mean Well OFM |
| 5002 | Исполнение с выходным напряжением 12 В |
| Идентификация модели | Номинальный выходной ток 0,42 А и мощность 5,04 Вт |
Краткое назначение и особенности
OFM-5002 представляет собой 5-ваттный импульсный источник питания открытого исполнения для преобразования универсального сетевого входа в стабилизированное постоянное напряжение 12 В. Изделие предназначено для встраивания в конечную аппаратуру и ориентировано на малогабаритные решения с естественным охлаждением.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Ультракомпактное исполнение, малый вес.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание под полной нагрузкой в процессе приработки.
- Фиксированная частота коммутации 100 кГц.
- Низкая стоимость.
- Высокая надёжность.
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 0,42 А |
| Диапазон тока | 0 ... 0,42 А |
| Номинальная мощность | 5,04 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки напряжения | 10,8 ... 13,2 В |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±0,3% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, нарастания, удержания | 150 мс, 20 мс, 20 мс при 115 В AC, полной нагрузке; 150 мс, 20 мс, 80 мс при 230 В AC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ... 264 В AC / 120 ... 370 В DC |
| Диапазон частоты сети | 47 ... 440 Гц |
| Типовое КПД | 67% |
| Потребляемый ток | 0,14 А при 230 В AC; 0,16 А при 115 В AC |
| Пусковой ток | Холодный запуск: 40 А при 230 В AC; 20 А при 115 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | Срабатывание при превышении 150% номинальной выходной мощности; тип защиты — hiccup, восстановление автоматическое после устранения неисправности |
| Перенапряжение | 13,8 ... 16,2 В |
| Перегрев | Тип защиты — отключение выходного напряжения, восстановление после снижения температуры |
| Контроль перегрева | Tj 145°C типично, на основном управляющем ИС |
Эксплуатационные и климатические данные
| Параметр | Значение |
| Рабочая влажность | 20 ... 90% RH, без конденсации |
| Рабочая температура | -10 ... +60 °C |
| Температура хранения | -20 ... +85 °C |
| Влажность хранения | 10 ... 95% RH |
| Температурный коэффициент | ±0,03%/°C от 0 до 50 °C |
| Вибрация | 10 ... 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход - выход: 3 кВ AC |
| Сопротивление изоляции | Вход - выход: 100 МОм / 500 В DC |
Надёжность
| Параметр | Значение |
| MTBF | 552,5 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габаритные размеры и упаковка
| Параметр | Значение |
| Размеры | 58 × 45 × 21 мм (Д × Ш × В) |
| Масса | 0,04 кг |
| Упаковка | 120 шт.; 5,6 кг; 0,97 куб. фута |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | UL1950, TUV EN60950 |
| Электромагнитная совместимость | Соответствие EN50081-1, EN50082-1 |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие; конечное изделие должно быть повторно проверено на соответствие требованиям EMC-директив.
