OFM-5003 - импульсный источник питания 15 В постоянного тока для промышленной аппаратуры.
Расшифровка партномера
| Партномер | Расшифровка |
| OFM | Серия компактных импульсных источников питания Mean Well OFM-5000 |
| 5003 | Исполнение с выходным напряжением 15 В |
Краткое описание

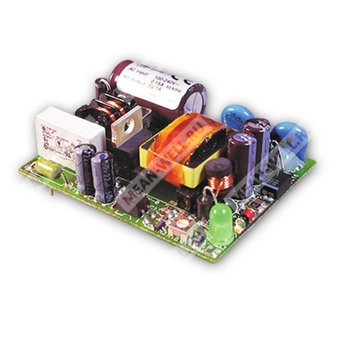

OFM-5003 представляет собой компактный импульсный источник питания открытого исполнения мощностью 4,95 Вт, предназначенный для преобразования сетевого переменного или постоянного напряжения в стабилизированное выходное напряжение 15 В постоянного тока. Модуль выполнен в сверхминиатюрном корпусе, рассчитан на свободную конвекцию и применение в составе промышленной и электронной аппаратуры.
Особенности
- Универсальный вход переменного тока и полный диапазон входного напряжения.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Сверхминиатюрные габариты и малая масса.
- Охлаждение за счет свободной конвекции воздуха.
- 100% прогон под полной нагрузкой.
- Фиксированная частота переключения 100 кГц.
- Низкая стоимость.
- Высокая надежность.
Выход
| Параметр | Значение для OFM-5003 |
| Номинальное выходное напряжение | 15 В постоянного тока |
| Номинальный выходной ток | 0,33 А |
| Диапазон выходного тока | 0 ... 0,33 А |
| Номинальная выходная мощность | 4,95 Вт |
| Диапазон регулировки выходного напряжения | 13,5 ... 16,5 В |
| Пульсации и шум | 150 мВ п-п |
| Точность стабилизации выходного напряжения | ±2,0% |
| Стабилизация по сети | ±0,3% |
| Стабилизация по нагрузке | ±1,0% |
| Время установления, нарастания и удержания | 150 мс, 20 мс, 20 мс при 115 В AC и полной нагрузке; 150 мс, 20 мс, 80 мс при 230 В AC и полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ... 264 В AC; 120 ... 370 В DC |
| Диапазон входной частоты | 47 ... 440 Гц |
| КПД типовое | 67% |
| Входной ток | 0,14 А при 230 В AC; 0,16 А при 115 В AC |
| Пусковой ток | 20 А при холодном старте / 115 В AC; 40 А при холодном старте / 230 В AC |
Защита
| Параметр | Значение |
| Перегрузка | Более 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Переход в режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 17,25 ... 20,25 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Типовое значение температуры кристалла 145 °C, обнаружение по основной микросхеме управления |
| Тип защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные и механические параметры
| Параметр | Значение |
| Рабочая температура | -10 ... +60 °C |
| Рабочая влажность | 20 ... 90% RH, без конденсации |
| Температура хранения | -20 ... +85 °C |
| Влажность хранения | 10 ... 95% RH |
| Температурный коэффициент | 0,03%/°C в диапазоне 0 ... 50 °C |
| Вибрация | 10 ... 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Срок наработки на отказ | 552,5 тыс. ч минимум, по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 58 × 45 × 21 мм |
| Масса и упаковка | 0,04 кг; 120 шт./5,6 кг/0,97 куб. фута |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход - выход: 3 кВ AC |
| Сопротивление изоляции | Вход - выход: 100 МОм / 500 В DC |
| Стандарты безопасности | UL1950, TUV EN60950, утверждено |
| ЭМС по излучению и кондукции | Соответствие EN50081-1, EN50082-1 |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, с нагрузкой из параллельно соединенных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, стабилизацию по сети и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие; конечное изделие должно быть повторно проверено на соответствие директивам по ЭМС.
