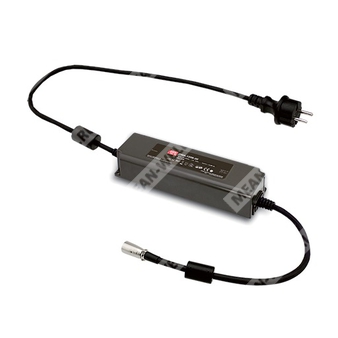

OWA-120E-24 — влагозащищенный источник питания 24 В постоянного тока для промышленного и бытового оборудования.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| OWA | Серия влагозащищенных внешних источников питания Mean Well |
| 120E | Мощность 120 Вт, исполнение серии E с улучшенной энергоэффективностью и влагозащитой |
| 24 | Номинальное выходное напряжение 24 В |
Назначение и особенности
OWA-120E-24 представляет собой внешний AC/DC источник питания класса II без защитного заземления, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 24 В. Конструкция ориентирована на эксплуатацию в условиях повышенной влажности, запыленности и на объектах, где требуется повышенная стойкость к внешним воздействиям. Корпус имеет полную герметизацию силиконовым компаундом внутри пластмассового кожуха, что улучшает тепловой отвод и обеспечивает степень защиты IP67 для силового блока.
Изделие оснащено активной коррекцией коэффициента мощности, работает в широком диапазоне входного напряжения и соответствует требованиям энергоэффективности. Охлаждение осуществляется естественной конвекцией без вентилятора.
Основные свойства
- Входной диапазон 180–264 В переменного тока.
- Класс II, без защитного заземления.
- Активная коррекция коэффициента мощности.
- КПД до 90,5%.
- Потребление холостого хода менее 0,15 Вт.
- Соответствие уровню энергоэффективности VI.
- Соответствие требованиям EU ErP.
- Совместимость с IEC/EN 61558-1, -2-16 и IEC/EN 60335-1 для бытового применения.
- Безвентиляторное исполнение, охлаждение свободной конвекцией.
- Встроенные защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
Области применения
- Роботизированные газонокосилки.
- Бытовая техника.
- Зарядные устройства аккумуляторов.
- Общая электронная аппаратура для работы в пыльной или влажной среде.
Параметры выхода
| Параметр | Значение для OWA-120E-24 |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 5 А |
| Номинальная мощность | 120 Вт |
| Пульсации и шум | 150 мВ п-p |
| Допуск выходного напряжения | ±4,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска и нарастания | 500 мс, 80 мс при 95% нагрузки и 230 В AC |
| Время удержания | 16 мс при полной нагрузке и 230 В AC |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 180–264 В AC / 254–370 В DC |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,96 при 230 В AC и полной нагрузке |
| Потребляемый входной ток | 0,65 А при 230 В AC |
| Пусковой ток | 60 А, cold start, twidth = 520 мкс, измерение при 50% Ipeak и 230 В AC |
| Ток утечки | < 0,25 мА при 240 В AC |
Защиты
| Защита | Уровень / поведение |
| Перегрузка | 105–115%; режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 28–34 В; отключение выходного напряжения, повторное включение питания для восстановления |
| Перегрев | Отключение выходного напряжения, повторное включение питания для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+70 °C |
| Рабочая температура по кривой дерейтирования | Снижение нагрузки при повышении температуры выше 40 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…40 °C |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, продолжительность 72 мин. по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | DEKRA EN61558-1, -2-16; DEKRA EN60335-1; EAC TP TC 004; IP67 для силового блока |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоэмиссия | EN55032 (CISPR32) Class B, EN55014-1, EN61000-3-2, -3; EAC TP TC 020 |
| Помехоустойчивость | EN61000-4-2, -3, -4, -5, -6, -8, -11; EN55014-2; EN55035; уровень light industry, импульс L-N: 2 кВ; EAC TP TC 020 |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 2902,2 тыс. ч, Telcordia SR-332 (Bellcore); 294,4 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габариты | 191 × 63 × 37,5 мм |
| Масса | 1,15 кг |
| Упаковка | 12 шт. / 14,8 кг / 0,89 куб. фута |
Механические данные
Исполнение рассчитано на внешний монтаж с вводом сетевого кабеля и выходного кабеля через герметизированные кабельные узлы. Для стандартной версии указан сетевой штекер европейского типа CEE 7/7. В документации приведены варианты выходных соединителей для стандартных и опциональных исполнений, включая XLR 4P, Lumberg 3611 03, XLR 3P, CHOGORI 22002411-01, CHOGORI 23002411-01, Unicable UT-D170F4-2P, Unicable UT-D224-2P и двухконтактный tuning fork type с центром «+».
Примечания
| 1 | Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, завершенной параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск настройки, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | Время установки измеряется при холодном первом запуске. Повторное включение/выключение питания может увеличить время установки. |
