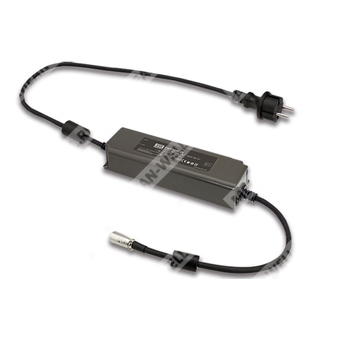

OWA-120E-54 - влагозащищённый источник питания 54 В, 120 Вт с активной коррекцией коэффициента мощности.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| OWA | Серия влагозащищённых внешних источников питания |
| 120E | Номинальная мощность 120 Вт, исполнение серии E |
| 54 | Выходное напряжение 54 В |
Назначение и особенности
OWA-120E-54 — это однофазный внешний AC/DC источник питания класса II без защитного заземления, предназначенный для применения в условиях повышенной влажности, запылённости и в составе оборудования, где требуется высокая степень влагозащиты. Конструкция с полностью залитым силиконом внутренним объёмом в пластиковом корпусе улучшает отвод тепла и обеспечивает степень защиты IP67 для силового корпуса.
Изделие поддерживает входное напряжение 180…264 В переменного тока, оснащено встроенной функцией активной коррекции коэффициента мощности и работает с эффективностью до 90,5 %. Охлаждение осуществляется за счёт свободной конвекции воздуха, что исключает необходимость вентилятора. Серия ориентирована на применение в роботизированных газонокосилках, бытовой технике, системах зарядки аккумуляторов и прочей электронике, работающей во влажной или пыльной среде.
Характеристики
- Входной диапазон: 180…264 В AC
- Класс II, без защитного заземления
- Встроенная активная коррекция коэффициента мощности
- КПД до 90,5 %
- Потребление холостого хода: менее 0,15 Вт
- Уровень энергоэффективности: VI
- Соответствие требованиям EU ErP
- Безвентиляторное исполнение, охлаждение естественной конвекцией
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев
- Силовой корпус со степенью защиты IP67
Применение
- Роботизированные газонокосилки
- Бытовая техника
- Зарядка аккумуляторов
- Общая электронная аппаратура для пыльной или влажной среды
Параметры выхода
| Номинальное выходное напряжение | 54 В |
| Номинальный выходной ток | 2,3 А |
| Номинальная мощность | 124,2 Вт |
| Пульсации и шум | 350 мВ п-p |
| Допуск выходного напряжения | ±1,0 % |
| Линейная стабилизация | ±0,5 % |
| Нагрузочная стабилизация | ±0,5 % |
| Время установления, время нарастания | 500 мс, 80 мс при 95 % нагрузки и 230 В AC |
| Время удержания | 16 мс при полной нагрузке и 230 В AC |
Параметры входа
| Диапазон входного напряжения | 180…264 В AC / 254…370 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | PF > 0,96 при 230 В AC и полной нагрузке |
| Типовой КПД | 90,5 % |
| Типовой входной ток | 0,65 А при 230 В AC |
| Пусковой ток | 60 А, холодный старт, twidth = 520 мкс, измерение при 50 % Ipeak, 230 В AC |
| Ток утечки | <0,25 мА при 240 В AC |
Защитные функции
| Перегрузка | 105…115 %; тип защиты — hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 59…66 В; тип защиты — отключение выходного напряжения с повторным включением питания для восстановления |
| Перегрев | Отключение выходного напряжения с повторным включением питания для восстановления |
Условия эксплуатации
| Рабочая температура | -40…+70 °C |
| Рабочая влажность | 20…95 % RH, без конденсации |
| Температура хранения и влажность | -40…+80 °C, 10…95 % RH |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0…40 °C |
| Вибрация | 10…500 Гц, 5 G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
Надёжность, размеры и упаковка
| MTBF | 2902,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 294,4 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты | 191 × 63 × 37,5 мм |
| Масса | 1,15 кг |
| Упаковка | 12 шт.; 14,8 кг; 0,89 CUFT |
ЭМС и безопасность
| Стандарты безопасности | DEKRA EN61558-1, EN61558-2-16; DEKRA EN60335-1 (кроме OWA-120E-48,54); EAC TP TC 004; IP67 для силового корпуса |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| ЭМС помехоустойчивость | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55014-2; EN55035; лёгкая промышленная среда, импульс L-N: 2 кВ; EAC TP TC 020 |
| ЭМС излучение | EN55032 (CISPR32) Class B; EN55014-1; EN61000-3-2; EN61000-3-3; EAC TP TC 020 |
Примечания
- Все параметры, не оговорённые отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную стабилизацию и нагрузочную стабилизацию.
- Время установления измеряется при первом холодном запуске. Повторное включение/выключение источника питания может увеличить время установления.
Конструктивные сведения
Стандартный входной разъём для моделей серии: CEE 7/7. Для стандартной модели выходной разъём: XLR 4P, NEUTRIK NC4MX или эквивалент. Для других исполнений предусмотрены опциональные варианты разъёмов, включая Lumberg 3611 03, XLR 3P, CHOGORI 22002411-01, CHOGORI 23002411-01, Unicable UT-D170F4-2P, Unicable UT-D224-2P и круглый разъём 2,1 × 5,5 × 11 мм с центром «+».
Рекомендуемое направление монтажа показано в документации; для получения подробностей по установке следует обращаться к руководству производителя.
