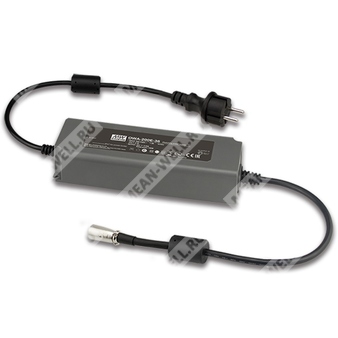

OWA-200E-24 - влагозащищённый источник питания 24 В для промышленной и бытовой аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| OWA | Серия влагозащищённых внешних источников питания Mean Well |
| 200E | Исполнение серии на 200 Вт |
| 24 | Выходное напряжение 24 В |
Описание
OWA-200E-24 — это внешний импульсный источник питания AC/DC класса II без защитного заземления (без FG), мощностью 200 Вт, выполненный в герметизированном корпусе с влагозащитой и повышенной стойкостью к пыли и влажной среде. Полная заливка силиконовым компаундом внутри пластикового корпуса улучшает теплоотвод и обеспечивает степень защиты IP67 для силовой части. Серия ориентирована на применение там, где требуется надёжное питание в условиях повышенной влажности, запылённости или эксплуатации на открытом воздухе.
Источник питания поддерживает широкий диапазон входного напряжения 180–264 В переменного тока, оснащён активной коррекцией коэффициента мощности и работает с высокой эффективностью до 94%. Охлаждение осуществляется естественной конвекцией без вентилятора. Рабочий температурный диапазон составляет от -40 до +70 °C при соответствующем дерейтинг-кривой.
Особенности
- Диапазон входного напряжения 180–264 В AC.
- Класс II, без подключения FG.
- Встроенная активная схема коррекции коэффициента мощности.
- КПД до 94%.
- Потребление холостого хода менее 0,15 Вт.
- Уровень энергоэффективности VI.
- Соответствие EU ErP и CoC Version 5.
- Соответствие IEC/EN 61558-1, IEC/EN 61558-2-16 и IEC/EN 60335-1 для бытовых применений.
- Безвентиляторное исполнение, охлаждение естественной конвекцией.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Влагозащищённая конструкция с классом IP67 для силового блока.
- Доступны различные варианты DC-разъёмов и переходников.
Области применения
- Промышленные PC-адаптеры.
- POS-терминалы и киосковые системы.
- Портативные зарядные устройства для аккумуляторов.
- Зарядные устройства для электрических газонокосилок.
- Общая электронная аппаратура для пыльной или влажной среды.
- Бытовые устройства.
Параметры
Выход
| Параметр | OWA-200E-24 |
|---|---|
| Выходное напряжение | 24 В |
| Номинальный ток | 8,3 А |
| Номинальная мощность | 199 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±4,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±4,0% |
| Время установки и нарастания | 500 мс, 80 мс при 230 В AC |
| Время удержания | 10 мс при полной нагрузке, 230 В AC |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 180–264 В AC / 254–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,96 при 230 В AC и полной нагрузке |
| Входной ток | 1,1 А при 230 В AC |
| Пусковой ток | 65 А, длительность импульса 550 мкс, измерение при 50% Ipeak и 230 В AC |
| Ток утечки | <0,25 мА при 240 В AC |
| Потребление без нагрузки | <0,15 Вт |
Защиты
| Вид защиты | Характеристика |
|---|---|
| Перегрузка по току | 105–150%; тип защиты — hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | -40…+70 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения | -40…+80 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, общая длительность 72 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
|---|---|
| Испытательное напряжение | I/P-O/P: 4,2 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | DEKRA EN61558-1,-2-16; DEKRA EN60335-1 (кроме OWA-200E-48,54); EAC TP TC 004, IP67 (для силовой части) |
| ЭМС-излучение | Соответствие EN55032 (CISPR32) Class B, EN55035, EN55014-1, EN61000-3-2/3; EAC TP TC 020 |
| ЭМС-помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55014-2, EN55024; уровень light industry, перенапряжение L-N: 2 кВ; EAC TP TC 020 |
Надёжность, размеры и упаковка
| Параметр | Значение |
|---|---|
| MTBF | 2677,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 267,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 195 × 68 × 39,5 мм |
| Упаковка | 1,32 кг; 9 шт. в упаковке; 12,88 кг; 0,79 куб. фута |
Эффективность
| Параметр | Значение для OWA-200E-24 |
|---|---|
| КПД | 93% |
Примечания
| № | Примечание |
|---|---|
| 1 | Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной 0,1 мкФ и 47 мкФ параллельно. |
| 3 | Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | Время установки измеряется при холодном первом запуске. Повторное включение/выключение источника питания может увеличить время установки. |
| 5 | Для режима зарядки аккумуляторов рекомендуется работа совместно с контроллером BMS. |
Конструктивные сведения
Серия предусматривает различные варианты выходных DC-разъёмов и переходников. Для модели OWA-200E-24 применимы варианты подключения из семейства, доступные для диапазона 20/24/36/48/54 В, включая стандартный XLR4P, а также опциональные разъёмы серии M15 и другие совместимые исполнения, указанные производителем.
Назначение по исполнению
OWA-200E-24 предназначен для построения надёжных источников питания постоянного напряжения 24 В в системах промышленной автоматики, торговом и сервисном оборудовании, зарядных устройствах и прочих потребителях, работающих в запылённой или влажной среде.
