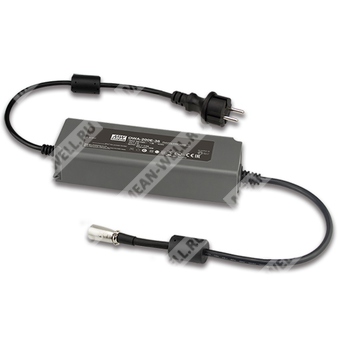

OWA-200E-54 - герметичный AC/DC источник питания 54 В / 200 Вт для работы в условиях повышенной влажности и запыленности.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| OWA | Серия одно-выходных влагозащищённых адаптеров питания |
| 200E | Серия мощностью 200 Вт, класс II, с активной коррекцией коэффициента мощности |
| 54 | Номинальное выходное напряжение 54 В постоянного тока |
Назначение и особенности
OWA-200E-54 представляет собой одно-выходной внешний источник питания AC/DC мощностью 200 Вт, выполненный в исполнении класса II без защитного заземления. Конструкция ориентирована на работу в условиях, где требуется повышенная стойкость к влаге, пыли и загрязнённой среде. Корпус залит компаундом, что улучшает тепловой режим, а степень защиты силовой части составляет IP67.
Источник питания рассчитан на входное напряжение сети переменного тока 180…264 В и оснащён встроенным активным корректором коэффициента мощности. Максимальный КПД достигает 94%. Потребление холостого хода менее 0,15 Вт, что соответствует современным требованиям энергоэффективности. Охлаждение осуществляется за счёт свободной конвекции воздуха, без вентилятора.
Особенности
- Диапазон входного напряжения 180…264 В переменного тока.
- Класс II, без защитного проводника.
- Встроенная активная коррекция коэффициента мощности.
- КПД до 94%.
- Потребление без нагрузки менее 0,15 Вт.
- Соответствие требованиям энергоэффективности уровня VI.
- Соответствие EU ErP и CoC Version 5.
- Соответствие IEC/EN 61558-1, IEC/EN 61558-2-16 и IEC/EN 60335-1 для бытового применения.
- Безвентиляторное исполнение, охлаждение свободной конвекцией.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Варианты исполнения с различными DC-разъёмами.
Области применения
- Промышленные панели и PC-адаптеры.
- POS-терминалы и киоски.
- Портативные зарядные устройства для аккумуляторов.
- Зарядные устройства для электрических газонокосилок.
- Общая электроника для запылённых и влажных сред.
- Бытовые устройства.
Выходные параметры
| Параметр |
Значение для OWA-200E-54 |
| Номинальное выходное напряжение | 54 В |
| Номинальный выходной ток | 3,71 А |
| Номинальная мощность | 200 Вт |
| Пульсации и шум, не более | 350 мВ п-п |
| Допуск выходного напряжения | ±3,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±3,0% |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения | 180…264 В переменного тока, 254…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности, тип. | PF > 0,96 при 230 В переменного тока и полной нагрузке |
| Потребляемый ток, тип. | 1,1 А при 230 В переменного тока |
| Пусковой ток, тип. | 65 А, при twidth = 550 мкс, измерение при 50% Ipeak и 230 В переменного тока |
| Ток утечки | < 0,25 мА при 240 В переменного тока |
Динамические характеристики
| Параметр |
Значение |
| Время установки | 500 мс |
| Время нарастания | 80 мс |
| Время удержания, тип. | 10 мс при полной нагрузке и 230 В переменного тока |
Защита
| Вид защиты |
Поведение |
| Защита от перегрузки по току | 105…150%; режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура | −40…+70 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура хранения и влажность | −40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл, по 72 мин по осям X, Y, Z |
Электрическая безопасность и ЭМС
| Параметр |
Значение |
| Испытательное напряжение | I/P-O/P: 4,2 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности | DEKRA EN61558-1,-2-16; DEKRA EN60335-1; EAC TP TC 004, IP67 (для силовой части) |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN55035, EN55014-1, EN61000-3-2/3; EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55014-2, EN55024; уровень light industry, перенапряжение L-N: 2 кВ |
MTBF, размеры и упаковка
| Параметр |
Значение |
| MTBF | 2677,8 тыс. ч min. по Telcordia SR-332 (Bellcore); 267,6 тыс. ч min. по MIL-HDBK-217F (25 °C) |
| Габариты | 195 × 68 × 39,5 мм |
| Упаковка | 1,32 кг; 9 шт. / 12,88 кг / 0,79 CUFT |
Примечания
| № |
Текст примечания |
| 1 | Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установившийся допуск, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | Время установки измеряется при первом холодном запуске. Повторное включение и выключение источника питания может увеличить время установки. |
| 5 | Для зарядки аккумуляторов рекомендуется применять совместно с контроллером BMS. |
Интерфейсы и варианты разъёмов
Для серии предусмотрены различные варианты DC-разъёмов. Для модели 54 В доступны стандартные и дополнительные типы разъёмов, включая исполнения, рассчитанные на различные токи и конфигурации подключения.
Стандартный DC-разъём: XLR4P, совместимый с NEUTRIK NC4MX. Назначение контактов: 1 и 2 — +Vo, 3 и 4 — −Vo.
Дополнительные варианты:
- R7B — совместим с KYCON KPPX-4P.
- M19 — совместим с LLT-M19-20002F307.
- M15 — совместим с DW-M15-02F; доступен для моделей 20 В / 24 В / 36 В / 48 В / 54 В.
- MIC4 — совместим с NEUTRIK XLR NC4FX.
- P1J и P1M — штекер типа Tuning Fork Style; для модели 54 В тип P1J/P1M относится к адаптационным вариантам.
- C6P — разъём MOLEX 39-01-2060 (4,2 мм) эквивалент; FG не подключён к выходному разъёму.
Рекомендуемое монтажное положение: горизонтальная установка с обеспечением свободной циркуляции воздуха вокруг корпуса.
