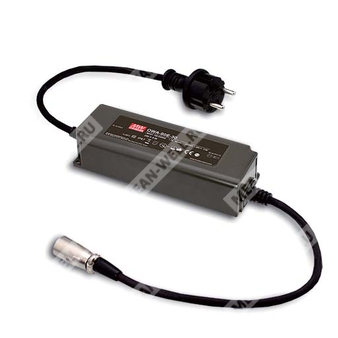

OWA-90E-12 - герметичный источник питания AC/DC мощностью 90 Вт для работы в условиях влажности и пыли.
Расшифровка партномера
| Позиция | Обозначение | Значение |
|---|
| Серия | OWA-90E | Серия герметичных источников питания |
| Выходное напряжение | 12 | 12 В постоянного тока |
Краткое описание
OWA-90E-12 представляет собой одновыходной AC/DC источник питания класса II без защитного заземляющего контакта, выполненный в герметичном исполнении с уровнем защиты IP67. Модель рассчитана на питание от универсальной сети переменного тока, оснащена встроенной функцией активной коррекции коэффициента мощности и предназначена для применения в условиях повышенной влажности, запыленности и при необходимости защиты от наружной среды.
Конструкция выполнена с полной заливкой силиконовым компаундом внутри пластикового корпуса, что повышает тепловой отвод и обеспечивает стойкость к внешним воздействиям. Охлаждение осуществляется естественной конвекцией воздуха, без вентилятора. Источник соответствует требованиям по энергоэффективности и малому потреблению на холостом ходу.
Основные особенности
- Универсальный вход переменного тока во всем диапазоне.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД, типично до 91%.
- Потребление на холостом ходу менее 0,15 Вт.
- Класс энергоэффективности VI.
- Соответствие требованиям EU ErP.
- Соответствие CoC Version 5, кроме версии на 12 В.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Класс II, без контакта защитного заземления.
- Безвентиляторное исполнение, охлаждение естественной конвекцией.
- Наработка на отказ по данным MTBF.
- Степень защиты IP67.
Области применения
- Роботизированные газонокосилки.
- Бытовые приборы.
- Зарядка аккумуляторов.
- Общая электронная аппаратура, работающая в пыльной или влажной среде.
Параметры выхода
| Параметр | Значение |
|---|
| Выходное напряжение | 12 В |
| Номинальный ток | 7,5 А |
| Номинальная мощность | 90 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±4,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±1,5% |
| Диапазон уставки, время нарастания | 500 мс, 80 мс при 95% нагрузки, 115 В AC / 230 В AC |
| Время удержания | 16 мс при полной нагрузке, 115 В AC / 230 В AC |
Параметры входа
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90 ~ 264 В AC / 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,98 при 115 В AC, PF > 0,96 при 230 В AC, при полной нагрузке |
| КПД, тип. | 89% |
| Входной ток, тип. | 0,95 А при 115 В AC / 0,5 А при 230 В AC |
| Пусковой ток, тип. | 60 А, ширина импульса 550 мкс, измерено при 50% пикового тока, 230 В AC |
| Ток утечки | <0,25 мА при 240 В AC |
Защита
| Вид защиты | Описание |
|---|
| Перегрузка | 105 ~ 115%; тип защиты: режим hiccup, автоматическое восстановление после устранения аварийного режима |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения аварийного режима |
| Перенапряжение | 15 ~ 17 В; тип защиты: отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -40 ~ +70 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, по 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Надежность и размеры
| Параметр | Значение |
|---|
| MTBF | 3044,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 292,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 171 × 63 × 37,5 мм |
| Масса | 0,92 кг |
| Упаковка | 16 шт.; 15,7 кг / 1,01 CUFT |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
|---|
| Испытательное напряжение | Вход – выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход – выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | EN61558-1, -2-16; EN60335-1 указан для сертифицированных моделей, кроме OWA-90E-42, OWA-90E-48, OWA-90E-54; EAC TP TC 004; IP67 approved |
| ЭМС: помехоустойчивость | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55035; EN55014-2; уровень light industry, импульс L-N: 2 кВ; EAC TP TC 020 |
| ЭМС: уровень эмиссии | EN55032 (CISPR32) Class B; EN55014-1; EN61000-3-2; EN61000-3-3; EAC TP TC 020 |
Механические сведения
| Параметр | Значение |
|---|
| Исполнение | Модульный герметичный источник питания с кабельными выводами |
| Входной сетевой шнур | H05RN-F 1,0 мм² × 2C |
| Выходной шнур | H05RN-F 1,0 мм² × 2C |
| Входная вилка | CEE 7/7 |
| Рекомендуемое монтажное положение | Согласно монтажной схеме, с обеспечением охлаждения естественной конвекцией |
Параметры для модели OWA-90E-12
| Параметр | Значение |
|---|
| Выходное напряжение | 12 В |
| Номинальный ток | 7,5 А |
| Номинальная мощность | 90 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±4,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±1,5% |
Примечания
| № | Содержание |
|---|
| 1 | Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает уставку, регулирование по линии и регулирование по нагрузке. |
| 4 | Время установки измеряется при холодном старте. Повторное включение/выключение источника питания может увеличить время установки. |
