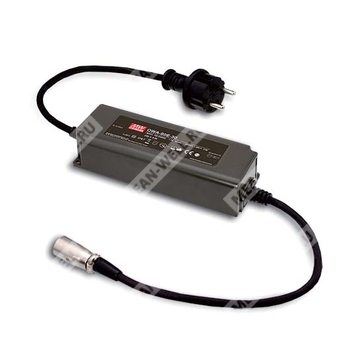

OWA-90E-15 - влагозащищённый AC/DC источник питания 15 В для работы в условиях повышенной влажности и запылённости.
Расшифровка партномера
| Обозначение | Расшифровка |
| OWA | Серия влагозащищённых внешних источников питания Mean Well |
| 90 | Номинальная мощность 90 Вт |
| E | Исполнение серии OWA-E |
| 15 | Выходное напряжение 15 В |
Назначение и особенности
OWA-90E-15 представляет собой одно-выходной AC/DC источник питания мощностью 90 Вт в исполнении класса II, без заземляющего контакта. Изделие выполнено в полностью залитом силиконовым компаундом пластиковом корпусе, что повышает теплоотвод и обеспечивает степень защиты IP67. Серия ориентирована на применение в условиях, где требуются устойчивость к влаге, пыли и загрязнённой среде.
Источник питания поддерживает универсальный вход переменного тока в полном диапазоне, оснащён встроенной активной коррекцией коэффициента мощности и соответствует современным требованиям по энергоэффективности. Охлаждение осуществляется естественной конвекцией без вентилятора.
Характеристики
- Универсальный вход переменного тока, полный диапазон.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД.
- Потребление холостого хода менее 0,15 Вт.
- Уровень энергоэффективности VI.
- Соответствие требованиям EU ErP.
- Соответствие CoC Version 5, кроме исполнения 12 В.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Класс II, без FG.
- Бесвентиляторное исполнение, охлаждение свободной конвекцией.
Применение
- Роботизированные газонокосилки.
- Бытовая техника.
- Зарядка аккумуляторов.
- Общая электронная аппаратура в запылённой или влажной среде.
Выход
| Параметр | Значение для OWA-90E-15 |
| Выходное напряжение | 15 В |
| Номинальный ток | 6 А |
| Номинальная мощность | 90 Вт |
| Пульсации и шум | 150 мВп-п |
| Допуск по выходному напряжению | ±4,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, нарастания | 500 мс, 80 мс при 95% нагрузки, 115/230 В AC |
| Время удержания | 16 мс при полной нагрузке, 115/230 В AC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | >0,98 при 115 В AC, >0,96 при 230 В AC, при полной нагрузке |
| Потребляемый ток | 0,95 А при 115 В AC; 0,5 А при 230 В AC |
| Пусковой ток | 60 А, длительность импульса 550 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | <0,25 мА при 240 В AC |
Защиты
| Параметр | Реализация |
| Перегрузка | 105 ~ 115%; защитный режим — hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 15 ~ 17 В |
| Перегрев | Выходное напряжение отключается, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40 ~ +70 °C, см. кривую снижения мощности |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин./цикл, по 72 мин. вдоль осей X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 3044,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 292,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
ЭМС и безопасность
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | EN61558-1,-2-16; EN60335-1 для большинства моделей, кроме OWA-90E-42, OWA-90E-48, OWA-90E-54; EAC TP TC 004; IP67 approved |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11; EN55035; EN55014-2; уровень light industry, перенапряжение L-N 2 кВ; EAC TP TC 020 |
| Эмиссия | Соответствие EN55032 (CISPR32) Class B, EN55014-1, EN61000-3-2, EN61000-3-3; EAC TP TC 020 |
Габаритные и упаковочные данные
| Параметр | Значение |
| Размеры | 171 × 63 × 37,5 мм |
| Масса | 0,92 кг |
| Упаковка | 16 шт.; 15,7 кг; 1,01 CUFT |
Конструктивное исполнение
Стандартное входное подключение: CEE 7/7. Выходное подключение для стандартной модели: XLR 4P, NEUTRIK NC4MX или эквивалент. Для опциональных исполнений предусмотрены другие варианты выходных разъёмов, включая Lumberg 3611 03, XLR 3P, CHOGORI 22002411-01, Unicable UT-D170F4-2P, Unicable UT-D224-2P, а также вариант с коаксиальным штекером 2,1 × 5,5 × 11 мм, центр плюс, «вилочного» типа.
Рекомендуемое направление монтажа показано в документации: установка на горизонтальной поверхности с обеспечением свободной конвекции воздуха вокруг корпуса.
Примечания
| 1 | Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ параллельно. |
| 3 | Допуск включает в себя установочный допуск, стабилизацию по линии и стабилизацию по нагрузке. |
| 4 | Время установки измеряется при холодном первом пуске. Повторное включение и выключение питания может увеличить время установки. |
