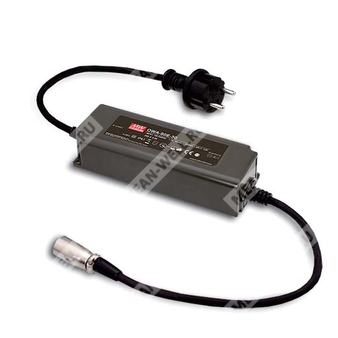

OWA-90E-24 — герметичный источник питания 24 В постоянного тока для работы в условиях повышенной влажности и пыли.
Расшифровка партномера
| Позиция | Значение |
| OWA | Серия внешних источников питания Mean Well для влажной и запылённой среды |
| 90E | Номинальная мощность 90 Вт, серия с повышенной энергоэффективностью и исполнением IP67 |
| 24 | Выходное напряжение 24 В |
Назначение и особенности
OWA-90E-24 представляет собой внешний AC/DC источник питания класса II, мощностью 90 Вт, без заземляющего контакта, с полностью залитой силиконовым компаундом конструкцией внутри пластикового корпуса. Такое исполнение повышает теплоотвод и обеспечивает защиту уровня IP67, что делает изделие пригодным для применения там, где требуется стойкость к влаге, пыли и загрязнённой среде.
Изделие рассчитано на универсальный сетевой вход, оснащено встроенной функцией активной коррекции коэффициента мощности и относится к классу энергоэффективности VI. Охлаждение осуществляется за счёт свободной конвекции воздуха, без вентилятора.
Основные свойства
- Универсальный вход переменного тока полного диапазона.
- Встроенная активная коррекция коэффициента мощности.
- КПД до 91%.
- Потребление без нагрузки менее 0,15 Вт.
- Соответствие уровню энергоэффективности VI.
- Соответствие требованиям EU ErP.
- Соответствие Code of Conduct Version 5, за исключением модели 12 В.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Класс II, без контакта FG.
- Бесвентиляторная конструкция, охлаждение естественной конвекцией.
- Подходит для применения в роботизированных газонокосилках, бытовой технике, зарядных устройствах и электронных устройствах, работающих в пыльной или влажной среде.
Описание
OWA-90E-24 относится к серии OWA-90E — внешних источников питания AC/DC на 90 Вт с влагозащитой. Устройство принимает универсальное сетевое напряжение 90…264 В переменного тока и 127…370 В постоянного тока, преобразуя его в стабилизированное выходное напряжение 24 В постоянного тока. Серия ориентирована на применение в системах, где требуется защищённый источник питания с высокой эффективностью, компактным исполнением и устойчивостью к неблагоприятным условиям окружающей среды.
Параметры серии OWA-90E-24
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный выходной ток | 3,75 А |
| Номинальная мощность | 90 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Диапазон регулирования перенапряжения | 28…34 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока, 127…370 В постоянного тока |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | Более 0,98 при 115 В AC, более 0,96 при 230 В AC, при полной нагрузке |
| КПД | Тип. 90% |
| Входной ток | 0,5 А при 230 В AC |
| Пусковой ток | 60 А, длительность импульса 550 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | Менее 0,25 мА при 240 В AC |
Переходные и временные характеристики
| Параметр | Значение |
| Время запуска и нарастания | 500 мс, 80 мс при нагрузке 95% и входе 115/230 В AC |
| Время удержания | 16 мс при полной нагрузке и входе 115/230 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105…115% от номинала; режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 28…34 В; отключение выходного напряжения с последующим перезапуском для восстановления |
| Перегрев | Отключение выходного напряжения с последующим перезапуском для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+70 °C, с учётом дерейтинг-кривой |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 5G, по 12 мин/цикл, общая длительность 72 мин по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 3044,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 292,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | EN61558-1,-2-16; EN60335-1 для части моделей; EAC TP TC 004; IP67 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,8,11; EN55035; EN55014-2; уровень light industry; импульс L-N: 2 кВ; EAC TP TC 020 |
| Эмиссия ЭМС | Соответствие EN55032 Class B, EN55014-1, EN61000-3-2, EN61000-3-3; EAC TP TC 020 |
Габариты и упаковка
| Параметр | Значение |
| Размеры | 171 × 63 × 37,5 мм |
| Масса | 0,92 кг |
| Упаковка | 16 шт.; 15,7 кг; 1,01 куб. фута |
Примечания
| 1 | Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измерены в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установившееся отклонение, стабилизацию по линии и стабилизацию по нагрузке. |
| 4 | Время установления измеряется при холодном первом пуске. Повторное включение и выключение источника питания может увеличить время установления. |
Механическое исполнение и подключение
Стандартные модели оснащаются входной вилкой европейского типа CEE 7/7. Для выходного подключения предусмотрены различные варианты исполнения; для стандартной модели указан разъём XLR 4P, NEUTRIK NC4MX или эквивалент. Также в документации приведены опциональные исполнения с разъёмами Lumberg 3611 03, XLR 3P NEUTRIK NC3MX, CHOGORI 22002411-01, Unicable UT-D170F4-2P, Unicable UT-D224-2P, а также вариант с цилиндрическим коаксиальным штекером 2,1 × 5,5 × 11 мм, центр положительный.
Рекомендуемое положение монтажа показано в документе как горизонтальная установка с обеспечением свободной циркуляции воздуха вокруг корпуса.
