OWA-90E-36

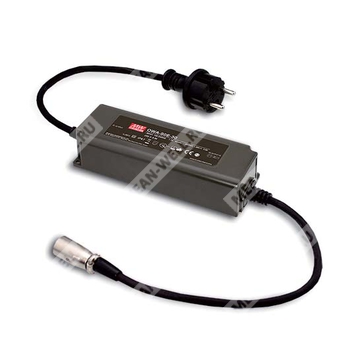

OWA-90E-36 - герметичный AC/DC источник питания 36 В для эксплуатации во влажной и запыленной среде.
Расшифровка партномера
| Обозначение | Расшифровка |
| OWA | Серия влагозащищенных источников питания |
| 90E | Класс мощности 90 Вт, серия E |
| 36 | Выходное напряжение 36 В |
Назначение и особенности
OWA-90E-36 представляет собой внешний источник питания переменного и постоянного тока мощностью 90 Вт с одним выходом, выполненный в исполнении класса II без защитного заземления. Модель предназначена для применения в условиях повышенной влажности, запыленности и воздействия внешней среды, где требуется влагозащищенное исполнение.
Корпус выполнен с полной заливкой силиконовым компаундом внутри пластиковой оболочки, что улучшает теплоотвод. Устройство сертифицировано по степени защиты IP67. Охлаждение осуществляется за счет свободной конвекции воздуха, без вентилятора. Источник питания соответствует современным требованиям энергоэффективности, поддерживает активную коррекцию коэффициента мощности и рассчитан на универсальный сетевой вход.
Особенности
- Универсальный вход переменного тока полного диапазона
- Встроенная активная коррекция коэффициента мощности
- Высокий КПД до 91%
- Потребление без нагрузки менее 0,15 Вт
- Уровень энергоэффективности VI
- Соответствие требованиям EU ErP
- Соответствие CoC Version 5, кроме исполнения на 12 В
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев
- Класс II, без FG
- Безвентиляторная конструкция с охлаждением свободной конвекцией воздуха
Применение
- Роботизированные газонокосилки
- Бытовая техника
- Зарядка аккумуляторов
- Общая электронная аппаратура для пыльной или влажной среды
Описание
OWA-90E-36 — это 90-ваттный AC/DC источник питания серии OWA-90E с влагозащищенным исполнением. Он рассчитан на универсальный диапазон входного напряжения от 90 до 264 В переменного тока и от 127 до 370 В постоянного тока. Встроенная схема PFC обеспечивает высокое значение коэффициента мощности. Устройство ориентировано на применение в системах, где важны компактность, защищенность, энергоэффективность и стабильность параметров при эксплуатации в неблагоприятных климатических условиях.
Для модели 36 В характерны номинальный ток 2,5 А и номинальная мощность 90 Вт. Выходные характеристики, регулирование и уровень пульсаций соответствуют данным, приведенным в таблице параметров серии.
Параметры
Выход
| Выходное напряжение | 36 В |
| Номинальный ток | 2,5 А |
| Номинальная мощность | 90 Вт |
| Пульсации и шум, макс. | 200 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Вход
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,98 при 115 В переменного тока; PF > 0,96 при 230 В переменного тока, при полной нагрузке |
| Потребляемый ток, тип. | 0,95 А при 115 В переменного тока; 0,5 А при 230 В переменного тока |
| Пусковой ток, тип. | Холодный старт: 60 А, длительность импульса 550 мкс, измерено при 50% Ipeak, при 230 В переменного тока |
| Ток утечки | < 0,25 мА при 240 В переменного тока |
Динамические характеристики
| Время установления и нарастания | 500 мс, 80 мс при 95% нагрузки, 115/230 В переменного тока |
| Время удержания | 16 мс при полной нагрузке, 115/230 В переменного тока |
| Частота преобразования PFC | 50 ~ 120 кГц |
| Частота преобразования PWM | 60 ~ 130 кГц |
Защиты
| Перегрузка | 105 ~ 115%; тип защиты — прерывистый режим, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Прерывистый режим, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 41 ~ 46 В |
| Перегрев | Отключение выходного напряжения, повторное включение питания для восстановления |
Эксплуатационные условия
| Рабочая температура | -40 ~ +70 °C, с учетом дерейтинг-кривой |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Надежность и габариты
| MTBF | 3044,3 тыс. ч min по Telcordia SR-332 (Bellcore); 292,9 тыс. ч min по MIL-HDBK-217F при 25 °C |
| Габариты | 171 × 63 × 37,5 мм |
| Масса | 0,92 кг |
| Упаковка | 16 шт.; 15,7 кг; 1,01 куб. фут |
Безопасность и ЭМС
| Испытательное напряжение | Вход-выход: 3,75 кВ переменного тока |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности | EN61558-1,-2-16, EN60335-1 для всех моделей, кроме OWA-90E-42, OWA-90E-48, OWA-90E-54; EAC TP TC 004; IP67 |
| ЭМС помехоустойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11; EN55035; EN55014-2; уровень light industry, импульс L-N: 2 кВ; EAC TP TC 020 |
| ЭМС излучение | Соответствие EN55032 (CISPR32) Class B; EN55014-1; EN61000-3-2; EN61000-3-3; EAC TP TC 020 |
Примечания
| 1 | Все параметры, если не указано иное, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | Время установления измеряется при холодном первом запуске. Повторное включение/выключение источника питания может увеличить это время. |
Конструктивные данные
Стандартный входной сетевой штекер: CEE 7/7.
Стандартный выходной вариант для базовой модели: XLR 4P, NEUTRIK NC4MX или эквивалент.
Для опциональных исполнений предусмотрены варианты с разъемами Lumberg 3611 03, XLR 3P NEUTRIK NC3MX, CHOGORI 22002411-01, Unicable UT-D170F4-2P, Unicable UT-D224-2P, а также цилиндрический штекер 2,1 × 5,5 × 11 мм с центром «плюс».
Рекомендуемое направление монтажа указано производителем в монтажной схеме; устройство должно устанавливаться с учетом обеспечения свободной конвекции воздуха и соблюдения теплового режима корпуса.
