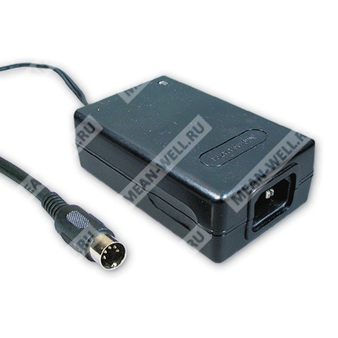

P25A13-R1B — импульсный AC-DC источник питания 25 Вт с одним выходом 5 В для промышленной и электронной аппаратуры.
Назначение: AC-DC источник питания настольного исполнения серии P25A-D, предназначенный для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 5 В при мощности до 25 Вт.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| P25A | Серия источников питания мощностью 25 Вт |
| 13 | Вариант выходного напряжения 5 В |
| R1B | Исполнение с круглым выходным разъёмом DIN 5 pin, стандартный вариант |
Краткое описание
Устройство относится к настольным AC-DC источникам питания с полностью закрытым пластиковым корпусом, фиксированной частотой преобразования, светодиодной индикацией наличия питания и набором встроенных защит: от короткого замыкания, перегрузки, перенапряжения и перегрева.
Основные особенности
- Одно выходное напряжение 5 В.
- Номинальная выходная мощность 25 Вт.
- Вход для сетей переменного и постоянного тока.
- Полностью закрытый пластиковый корпус.
- Светодиодный индикатор включения.
- Встроенные защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Класс I по защите от поражения электрическим током, с подключением защитного заземления.
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 2,5 А |
| Диапазон тока | 0,5…2,5 А |
| Выходная мощность | 25 Вт |
| Пульсации и шум | 50 мВп-п |
| Допуск по выходному напряжению | ±5,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±4,0% |
| Подстройка выходного напряжения | Фиксированное |
| Время установки, нарастания, удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90…264 В |
| Диапазон входного напряжения постоянного тока | 135…370 В |
| Частота сети | 47…63 Гц |
| Входной ток | 0,8 А / 100 В AC |
| Пусковой ток, максимум | 60 А / 230 В AC |
| Ток утечки, максимум | 0,75 мА / 240 В AC |
| КПД, типовое значение | 70% |
Защита
| Параметр | Значение |
| Перегрузка | 115…160% от номинальной выходной мощности |
| Тип защиты при перегрузке | Автовосстановление после устранения неисправности, режим hiccup |
| Перенапряжение | Для выхода +5 В: 110…140% от номинального выходного напряжения |
| Тип защиты при перенапряжении | Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
| Перегрев | IC1Tj 135°C |
| Тип защиты при перегреве | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | 0…+40 °C |
| Рабочая температура с учётом кривой дерейтирования | См. кривую дерейтирования |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -20…+85 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 520 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL1950, CSA22.2, EN60950-1, одобрено |
| Испытательное напряжение | Вход/выход: 3 кВ AC; вход/корпус: 1,5 кВ AC |
| Сопротивление изоляции | Вход/выход, вход/корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоэмиссия по проводимым и излучаемым помехам | Соответствие EN55022 (CISPR22) класс B |
| Гармонические токи | Соответствие EN61000-3-2,3 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,11; уровень для лёгкой промышленности, критерий A |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 0,3 кг |
| Упаковка | 54 шт. / 20 кг / картонная коробка |
| Разъём подключения | Стандартный тип R1B: DIN 5 pin для складской поставки; другие исполнения по запросу |
| Кабель | Стандартный тип UL2464 18AWG × 3C, экранированный провод, длина 5 ft; другие исполнения по запросу |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, если не оговорено иное.
- Выходное напряжение регулируется при помощи встроенного подстроечного элемента, предел регулировки составляет ±50%.
- Пульсации и шум измеряются при полосе 20 МГц с использованием экранированной витой пары длиной 12 дюймов и 0,1 мкФ + 47 мкФ конденсаторов.
- Допуск включает отклонения по установке, регулированию по линии и по нагрузке.
- Регулирование по линии измеряется от низкой линии к высокой линии при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 20% до 100% номинальной нагрузки.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование; конечное изделие должно быть повторно подтверждено на соответствие директивам по ЭМС.
