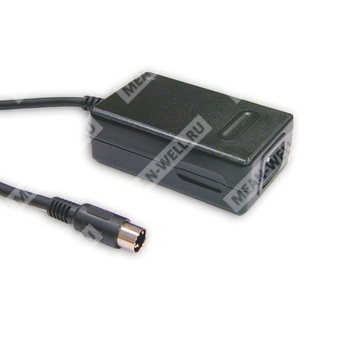

P25A13A-R1B - тройной AC-DC настольный источник питания мощностью 25 Вт с фиксированными выходами 5 В, 12 В и -5 В.
Компонент P25A13A-R1B представляет собой импульсный настольный источник питания переменного/постоянного тока с тремя выходами, предназначенный для питания электронной аппаратуры, промышленной электроники и систем, требующих нескольких стабилизированных напряжений. Модель относится к серии P25A-T и выполнена в полностью закрытом пластмассовом корпусе с сетевым входом и кабельным выходом постоянного тока.
Источник обеспечивает суммарную выходную мощность 25 Вт, фиксированные уровни выходного напряжения, защиту от перегрузки и перенапряжения, а также соответствует требованиям по электробезопасности и ЭМС, указанным в документации.
Расшифровка партномера
| Позиция в партномере | Расшифровка |
| P25A | Серия источников питания мощностью 25 Вт |
| 13A | Исполнение с выходами 5 В, 12 В и -5 В |
| R1B | Исполнение с круглым разъёмом DIN 5PIN типа R1B, стандартный кабельный вариант |
Основные особенности
- Трёхвыходный AC-DC настольный источник питания.
- Выходная мощность: 25 Вт.
- Фиксированные выходные напряжения.
- Полностью закрытый пластиковый корпус.
- Сетевая вилка с заземляющим контактом, класс I.
- Импульсная схема преобразования с фиксированной частотой.
- Светодиодный индикатор наличия питания.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Соответствие требованиям UL / cUL / TUV / CB.
Назначение
Источник питания применяется для лабораторной, промышленной и встраиваемой электронной аппаратуры, где требуется получение нескольких стабилизированных шин постоянного тока от сети переменного тока.
Выход
| Параметр | Значение |
| Выход 1 | 5 В |
| Выход 2 | 12 В |
| Выход 3 | -5 В |
| Номинальный ток по 5 В | 2,5 А |
| Номинальный ток по 12 В | 0,8 А |
| Номинальный ток по -5 В | 0,3 А |
| Диапазон тока по 5 В | 0,5 ~ 2,5 А |
| Диапазон тока по 12 В | 0,1 ~ 0,8 А |
| Диапазон тока по -5 В | 0,1 ~ 0,3 А |
| Диапазон подстройки напряжения | Фиксированный |
| Время установки, нарастания и удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
| Пульсации и шум | 50 мВ п-п на 5 В; 100 мВ п-п на 12 В; 100 мВ п-п на -5 В |
| Допуск по напряжению | ±5,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±4,0% |
| Стабилизация по нагрузке для -5 В | ±3,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90 ~ 264 В AC |
| Диапазон входного напряжения постоянного тока | 135 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Входной ток | 0,8 А / 100 В AC |
| КПД (тип.) | 70% |
| Пусковой ток (макс.) | 60 А / 230 В AC |
| Ток утечки (макс.) | 0,75 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 150 ~ 250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110 ~ 140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | 0 ~ +40 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1950, CSA22.2, EN60950-1 |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-земля: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия помех | Соответствие EN55022 (CISPR22) класс B |
| Гармонические токи | Соответствие EN61000-3-2,3 класс A |
| Иммунитет к помехам | Соответствие EN61000-4-2,3,4,5,6,11; уровень light industry, критерий A |
Надёжность
| Параметр | Значение |
| MTBF | 520 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и механическое исполнение
| Параметр | Значение |
| Размеры | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 0,3 кг |
| Упаковка | 54 шт. / 20 кг / картонная коробка |
Подключение
| Параметр | Значение |
| Разъём | Стандартный тип R1B: DIN 5PIN для складской поставки; по запросу заказчика доступен другой тип |
| Кабель | Стандартный: UL2464, 18AWG*3C, 20AWG*2C, экранированный провод *1C, длина 5 ft; по запросу заказчика доступен другой тип |
Расположение выводов разъёма
| Номер контакта | Назначение |
| 1 | COM |
| 2 | COM |
| 3 | +5 VDC |
| 4 | -Vout |
| 5 | +Vout |
Примечания
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное. |
| 2 | Выходной ток должен быть снижен на 12% на каждые 5 °C сверх 50 °C при ухудшении условий охлаждения. |
| 3 | Пульсации и шум измеряются при полосе частот 20 МГц с использованием 0,1 мкФ и 47 мкФ конденсаторов. |
| 4 | Допуск включает установку, линейную стабилизацию и стабилизацию по нагрузке. |
| 5 | Линейная стабилизация измеряется от низкой до высокой входной нагрузки. |
| 6 | Стабилизация по нагрузке измеряется от 20% до 100% номинальной нагрузки. |
| 7 | Источник питания рассматривается как компонент, который будет установлен в конечное изделие; конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС. |
