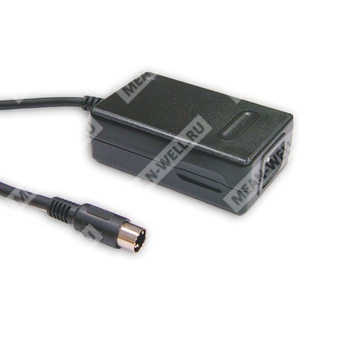

P25A13D-R1B - компактный тройной импульсный AC/DC источник питания 25 Вт для встраиваемой аппаратуры.
Назначение и основные сведения
Модель P25A13D-R1B относится к серии P25A-T и представляет собой трёхвыходной настольный AC/DC источник питания мощностью 25 Вт. Согласно таблице параметров, для данной модификации предусмотрены выходы 5 В, 12 В и -12 В, при этом изделие выполнено в полностью закрытом пластиковом корпусе и оснащено сетевым входом IEC320-C14 с защитным заземлением.
Расшифровка партномера
| P25A13D-R1B | Обозначение изделия серии P25A-T |
| P25A | Серия источников питания P25A-T |
| 25 | Номинальная выходная мощность 25 Вт |
| A13D | Вариант исполнения с тремя выходами: 5 В, 12 В и -12 В |
| R1B | Вариант выходного разъёма: DIN 5PIN, стандартное исполнение |
Особенности
- Трёхполюсный сетевой вход IEC320-C14.
- Класс I, с подключением защитного проводника.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Полностью закрытый пластиковый корпус.
- Фиксированная частота преобразования.
- Светодиодный индикатор наличия питания.
- Топология: преобразователь с верхним ключом.
- Соответствие требованиям по электробезопасности и ЭМС, указанным в таблице.
Применение
Источник питания предназначен для использования в составе электронной и промышленной аппаратуры, где требуются несколько стабилизированных выходных напряжений постоянного тока при мощности до 25 Вт.
Выходные параметры
| Параметр | 5 В | 12 В | -12 В |
| Номинальное напряжение | 5 В | 12 В | -12 В |
| Номинальный ток | 2,5 А | 0,8 А | 0,3 А |
| Диапазон тока | 0,5…2,5 А | 0,1…0,8 А | 0,1…0,3 А |
| Пульсации и шум, не более | 50 мВ п-п | 100 мВ п-п | 100 мВ п-п |
| Допуск по напряжению | ±5,0% | ±5,0% | ±5,0% |
| Регулировка выходного напряжения | Фиксированное | Фиксированное | Фиксированное |
| Нестабильность по сети | ±1,0% | ±1,0% | ±1,0% |
| Нестабильность по нагрузке | ±4,0% | ±4,0% | ±2,0% |
Входные параметры
| Диапазон входного напряжения | 90…264 В переменного тока |
| 135…370 В постоянного тока | |
| Диапазон частоты сети | 47…63 Гц |
| Потребляемый ток | 0,8 А при 100 В переменного тока |
| Пусковой ток, не более | 60 А при 230 В переменного тока |
| Ток утечки, не более | 0,75 мА при 240 В переменного тока |
| КПД тип. | 72% |
| Время установки / нарастания / удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Защита
| Перегрузка | 150…250% от номинальной выходной мощности |
| Тип защиты по перегрузке | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 110…140% от выходного напряжения |
| Тип защиты по перенапряжению | Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации и хранения
| Рабочая температура | 0…+40 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -20…+85 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, по 10 минут на цикл, общая длительность 60 минут по осям X, Y, Z |
Электробезопасность и ЭМС
| Стандарты безопасности | UL1950, CSA22.2, EN60950-1, одобрено |
| Испытательное напряжение | Вход-выход: 3 кВ переменного тока; вход-земля: 1,5 кВ переменного тока |
| Сопротивление изоляции | Вход-выход, вход-земля: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия по кондукции и излучению | Соответствие EN55022 (CISPR22) класс B |
| Гармонические составляющие тока | Соответствие EN61000-3-2,3 класс A |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,11; уровень light industry; критерий A |
Надёжность и конструктивные данные
| MTBF | 520 000 ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 0,3 кг |
| Упаковка | 54 шт. / 20 кг / картонная коробка |
Разъёмы и кабель
| Штекер | Стандартный тип R1B: DIN 5PIN, со склада; возможны другие варианты по запросу заказчика |
| Кабель | Стандартный тип: UL2464 18AWG*3C, 20AWG*2C, экранированный провод *1C, длина 5 ft; возможны другие варианты по запросу заказчика |
Назначение выводов штекера
| Номер контакта | Назначение |
| 1 | Общий провод |
| 2 | Общий провод |
| 3 | +5VDC |
| 4 | -Vout |
| 5 | +Vout |
Примечания
1. Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C, влажность 70% RH.
2. Напряжение постоянного тока: входной диапазон 135…370 В постоянного тока, минимальное значение должно измеряться при 50% нагрузки.
3. Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием параллельного конденсатора 0,1 мкФ и электролитического конденсатора 47 мкФ.
4. Допуск включает установку, нестабильность по сети и по нагрузке.
5. Нестабильность по сети измеряется от низкого до высокого предела при номинальной нагрузке.
6. Нестабильность по нагрузке измеряется от 20% до 100% номинальной нагрузки.
7. Источник питания рассматривается как компонент, подлежащий установке в конечное изделие; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
