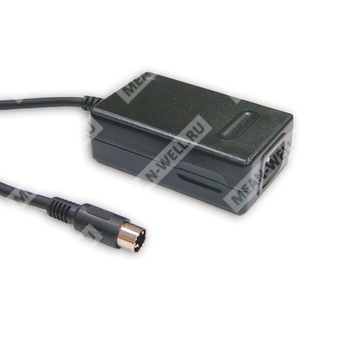

P25A14E-R1B - трехвыходной настольный AC/DC источник питания мощностью 25 Вт.
Расшифровка партномера
| Позиция | Расшифровка |
| P25A | Серия настольных AC/DC источников питания мощностью 25 Вт |
| 14E | Модификация с выходами +5 В, +15 В и -15 В |
| R1B | Стандартный тип разъема DIN 5-pin и кабельной сборки R1B |
Назначение и особенности
Источник питания P25A14E-R1B предназначен для преобразования сетевого переменного напряжения в стабилизированные выходные напряжения постоянного тока для питания электронной аппаратуры. Модель относится к настольным AC/DC источникам питания серии P25A-T и выполнена в полностью закрытом пластиковом корпусе. Конструкция предусматривает фиксированную частоту преобразования, индикацию включения, а также встроенные схемы защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
Особенности
- Трехполюсный сетевой вход IEC320-C14.
- Класс I с защитным заземлением.
- Полностью закрытый пластиковый корпус.
- Фиксированная частота преобразования.
- Светодиодный индикатор питания.
- Топология: верхний ключевой преобразователь.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Соответствие требованиям по электромагнитной совместимости и безопасности, указанным в документе.
Выходные параметры
| Параметр | Значение |
| Выход 1 | +5 В |
| Выход 2 | +15 В |
| Выход 3 | -15 В |
| Номинальный ток +5 В | 2,5 А |
| Номинальный ток +15 В | 0,5 А |
| Номинальный ток -15 В | 0,3 А |
| Диапазон регулировки тока +5 В | 0,5...2,5 А |
| Диапазон регулировки тока +15 В | 0,1...0,5 А |
| Диапазон регулировки тока -15 В | 0,1...0,3 А |
| Выходная мощность | 25 Вт |
| Пульсации и шум, +5 В | 50 мВп-п |
| Пульсации и шум, +15 В | 100 мВп-п |
| Пульсации и шум, -15 В | 100 мВп-п |
| Допуск выходного напряжения | ±5,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±2,0% |
| Время установки, нарастания и удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
| Диапазон подстройки выходного напряжения | Фиксированное |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В переменного тока / 135...370 В постоянного тока |
| Диапазон входной частоты | 47...63 Гц |
| КПД, типовое значение | 74% |
| Входной ток | 0,8 А / 100 В переменного тока |
| Пусковой ток, максимальный | 60 А / 230 В переменного тока |
| Ток утечки, максимальный | 0,75 мА / 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 150...250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Переход в режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110...140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Выключение выходного напряжения с последующим включением для восстановления |
Условия эксплуатации и хранения
| Параметр | Значение |
| Рабочая температура | 0...+40 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -20...+85 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C (0...50 °C) |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL1950, CSA22.2, EN60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока, I/P-FG: 1,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| ЭМИ по излучению и кондукции | Соответствие EN55022 (CISPR22) класс B |
| Гармонические токи | Соответствие EN61000-3-2,3 класс A |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,11, уровень light industry, критерий A |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 520 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 108 × 67 × 36 мм |
| Масса | 0,3 кг |
| Упаковка | 54 шт. / 20 кг / картонная коробка |
Разъем и кабель
| Параметр | Значение |
| Разъем | Стандартный тип R1B: DIN 5PIN, складская поставка; возможны другие варианты по запросу заказчика |
| Кабель | UL2464 18AWG*3C 20AWG*2C, экранированный провод *1C, длина 5 ft; возможны другие варианты по запросу заказчика |
Примечания
| 1 | Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре 25 °C и влажности 70% RH. |
| 2 | Постоянное входное напряжение для моделей с DC входом должно быть измерено при 120% номинальной нагрузки. |
| 3 | Пульсации и шум измеряются при полосе измерения 20 МГц с использованием 12-дюймовой витой пары, terminated with 0,1 µF и 47 µF конденсаторами. |
| 4 | Допуск включает отклонение по установке, регулирование по линии и регулирование по нагрузке. |
| 5 | Регулирование по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке. |
| 6 | Регулирование по нагрузке измеряется от 20% до 100% номинальной нагрузки. |
