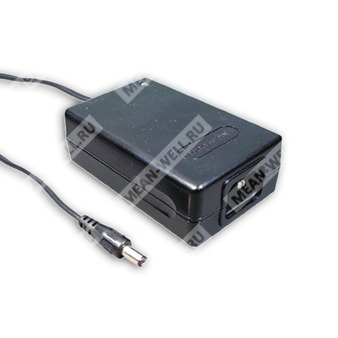

P30A-3P2J - импульсный AC-DC источник питания с одним выходом на 12 В для промышленного применения.
P30A-3P2J — настольный импульсный источник питания серии P30A с одним выходом, предназначенный для питания электронных и промышленных нагрузок. Модель относится к классу источников питания с сетевым входом, изолированным выходом, встроенными защитами и светодиодной индикацией включения.
Расшифровка партномера
| Фрагмент партномера | Расшифровка |
| P30A | Серия настольных AC-DC источников питания P30A |
| 3 | Номинальное выходное напряжение 12 В |
| P2J | Выходной разъём типа P2J, цилиндрический штекер 2.1 × 5.5 × 11 мм, центральный контакт положительный |
Основные особенности
- 3-контактный сетевой вход IEC320-C14.
- Класс I, с защитным заземляющим контактом.
- Полный выходной диапазон 3~48 В с одобрением по безопасности.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Полностью закрытый пластиковый корпус.
- Фиксированная частота переключения и стабилизация.
- Топология: схема с верхним ключом.
- Светодиодный индикатор включения питания.
- Соответствие требованиям UL / CUL / TUV / CB / CE.
- Источник питания компонентного уровня для встраивания в конечное изделие.
Выход
| Параметр | Значение для P30A-3P2J |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 2.25 А |
| Диапазон выходного тока | 0 ~ 2.25 А |
| Номинальная выходная мощность | 27 Вт |
| Пульсации и шум | 80 мВ п-п |
| Диапазон подстройки напряжения | 11 ~ 13 В |
| Допуск по выходному напряжению | ±3.0% |
| Линейная стабилизация | ±1.0% |
| Стабилизация по нагрузке | ±2.0% |
| Время установления, нарастания, удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Вход
| Параметр | Значение для P30A-3P2J |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока, 135 ~ 370 В постоянного тока |
| Частота входной сети | 47 ~ 63 Гц |
| Потребляемый ток | 0.8 А при 100 В переменного тока |
| Пусковой ток | 60 А при 230 В переменного тока |
| Ток утечки | 0.75 мА при 240 В переменного тока |
| КПД тип. | 75% |
Защиты
| Параметр | Значение |
| Перегрузка | 150 ~ 450% от номинальной выходной мощности; режим защиты — hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110 ~ 140% от номинального выходного напряжения; отключение выхода с последующим повторным включением для восстановления |
| Перегрев | IC1 Tj135; отключение выхода с автоматическим восстановлением после снижения температуры |
| Короткое замыкание | Защита предусмотрена |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC, I/P-FG: 1.5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | 0 ~ +50 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения | -20 ~ +85 °C |
| Влажность хранения | 10% ~ 95% RH |
| Температурный коэффициент | 0.03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1950, CSA22.2, EN60950-1, одобрено |
| Соответствие по ЭМС | EN55022 (CISPR22) класс B |
| Гармонические токи | Соответствие EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | EN61000-4-2, 3, 4, 5, 6, 11, ENV50204, критерий A, уровень для лёгкой промышленности |
Конструктивные данные
| Параметр | Значение |
| Габариты | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 0.3 кг |
| Упаковка | 54 шт. / 20 кг / картонная коробка |
| Корпус | Полностью закрытый пластиковый корпус |
| Индикация | Светодиодный индикатор питания |
| Разъём входа | IEC320-C14 |
Подключение
| Параметр | Значение |
| Тип выходного штекера | P2J |
| Размер штекера | 2.1 × 5.5 × 11 мм |
| Полярность | Центральный контакт положительный |
| Кабель для 12 В | 16 AWG SPT-1, 1230 +100/-0 |
Примечания
1. Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH.
2. Выходное напряжение измеряется на штекерном выводе при нагрузке 50%.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной конденсатором 0.1 мкФ и 47 мкФ.
4. Допуск включает уставку, линейную стабилизацию и стабилизацию по нагрузке.
5. Линейная стабилизация измеряется от нижнего входного напряжения к верхнему при номинальной нагрузке.
6. Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
Дополнительные сведения
В серии P30A предусмотрен фиксированный выходной уровень, настраиваемый внутренним подстроечным резистором в пределах, соответствующих конкретной модификации. Для P30A-3P2J это диапазон 11 ~ 13 В. Источник рассчитан на применение в конечной аппаратуре и должен быть повторно проверен на соответствие требованиям ЭМС в составе изделия.
