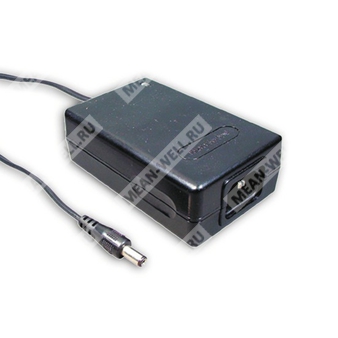

P30A-5P2J - импульсный AC-DC источник питания с одним выходом на 18 В для промышленного применения.
Назначение: сетевой настольный источник питания серии P30A с фиксированным выходным напряжением, предназначенный для питания электронной аппаратуры, требующей стабильного постоянного напряжения 18 В.
Расшифровка партномера
| Элемент партномера | Значение |
|---|---|
| P30A | Серия настольных AC-DC источников питания Mean Well P30A |
| 5 | Номинальное выходное напряжение 18 В |
| P2J | Стандартный выходной разъём: штекер 2.1 × 5.5 × 11 мм, центральный плюс |
Краткое описание
Устройство представляет собой полностью закрытый настольный импульсный источник питания с сетевым входом IEC320-C14, светодиодной индикацией наличия питания и фиксированной регулировкой выходного напряжения. Модель P30A-5P2J относится к линейке 12~27 Вт и обеспечивает выход 18 В при номинальном токе 1.5 А.
Основные особенности
- 3-контактный сетевой вход IEC320-C14.
- Класс I по защите, с заземляющим контактом.
- Полная выходная мощность в диапазоне 3~48 В для моделей серии.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Защита от перенапряжения.
- Защита от перегрева.
- Полностью закрытый пластиковый корпус.
- Фиксированная частота преобразования и стабилизация.
- Топология: top switch circuit.
- Светодиодный индикатор включения питания.
- Соответствие требованиям UL, CUL, TUV, CB, CE.
Выход
| Параметр | Значение для P30A-5P2J |
|---|---|
| Номинальное выходное напряжение | 18 В |
| Номинальный выходной ток | 1.5 А |
| Диапазон выходного тока | 0 ~ 1.50 А |
| Номинальная мощность | 27 Вт |
| Пульсации и шум | 100 мВп-п |
| Допуск по выходному напряжению | ±2.0% |
| Регулирование по линии | ±1.0% |
| Регулирование по нагрузке | ±1.0% |
| Диапазон регулировки напряжения | 16 ~ 21 В |
| Время установки, нарастания, удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Вход
| Параметр | Значение для P30A-5P2J |
|---|---|
| Диапазон входного напряжения | 90 ~ 264 В переменного тока / 135 ~ 370 В постоянного тока |
| Частота сети | 47 ~ 63 Гц |
| Типичный КПД | 78% |
| Входной ток | 0.8 А / 100 В AC |
| Пусковой ток | 60 А / 230 В AC |
| Ток утечки | 0.75 мА / 240 В AC |
Защита
| Вид защиты | Параметры и реакция |
|---|---|
| Перегрузка | 150 ~ 450% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110 ~ 140% от номинального выходного напряжения; отключение выходного напряжения с восстановлением после повторного включения питания |
| Перегрев | IC1Tj135; отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | 0 ~ +50 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10% ~ 95% RH |
| Температурный коэффициент | ±0.03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
|---|---|
| Стандарты безопасности | UL1950, CSA22.2, EN60950-1 |
| Испытательное напряжение | Вход/выход: 3 кВ AC; вход/земля: 1.5 кВ AC |
| Сопротивление изоляции | Вход/выход, вход/земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые и кондуктивные помехи | Соответствие EN55022 (CISPR22) класс B |
| Гармонические токи | Соответствие EN61000-3-2,3 |
| ЭМС-устойчивость | Соответствие EN61000-4-2,3,4,5,6,11, ENV50204, критерий A, уровень light industry |
Надёжность
| Параметр | Значение |
|---|---|
| MTBF | 500 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
|---|---|
| Размеры | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 0.3 кг |
| Упаковка | 54 шт. / 20 кг / картонная коробка |
Подключение
| Позиция | Описание |
|---|---|
| Штекер | Стандартный тип P2J: 2.1 × 5.5 × 11 мм, центральный плюс |
| Кабель | Стандартный тип; другие варианты — по запросу заказчика |
Механические данные
Корпус выполнен в полностью закрытом исполнении. На корпусе предусмотрены светодиод питания, сетевой разъём IEC320-C14 и выходной кабель со штекером P2J.
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C при влажности 70% RH.
- Выходное напряжение DC измеряется в точке на штекерном выходе при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0.1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, регулирование по линии и регулирование по нагрузке.
- Регулирование по линии измеряется от минимального к максимальному входному напряжению при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие; конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
