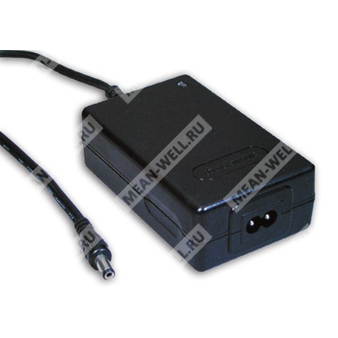

P30B-3P2J - компактный AC/DC адаптер 27 Вт с выходом 12 В и защитами от аварийных режимов.
Общее описание
P30B-3P2J — импульсный сетевой источник питания настольного исполнения серии P30B, предназначенный для преобразования переменного сетевого напряжения в стабилизированное постоянное напряжение 12 В. Изделие выполнено в полностью закрытом пластиковом корпусе, оснащено светодиодной индикацией включения, имеет фиксированную рабочую частоту и стабилизацию, а также набор защит от короткого замыкания, перегрузки, перенапряжения и перегрева.
Модель относится к классу без защитного заземляющего контакта, выполнена с 2-контактным сетевым входом IEC320-C8 и рассчитана на применение в составе конечного оборудования.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| P30B | Серия настольных AC/DC источников питания мощностью 12~27 Вт |
| 3 | Номинальное выходное напряжение 12 В |
| P2J | Стандартный разъём P2J, штекер 2.1 × 5.5 × 11 мм, центральный контакт положительный |
Основные особенности
- 2-контактный сетевой вход IEC320-C8.
- Класс II, без защитного заземляющего контакта.
- Полная выходная мощность 3~48 В с сертификацией безопасности по диапазону исполнения серии.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Полностью закрытый пластиковый корпус.
- Фиксированная рабочая частота и стабилизация.
- Топология: обратноходовая схема на верхнем ключе.
- Светодиодный индикатор наличия питания.
- Одобрения: UL / CUL / CB.
- Промышленный настольный формат.
Выходные параметры
| Параметр | Значение для P30B-3P2J |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 2,25 А |
| Диапазон тока | 0 ~ 2,25 А |
| Номинальная мощность | 27 Вт |
| Пульсации и шум | 80 мВ п-п максимум |
| Диапазон подстройки напряжения | 11 ~ 13 В |
| Допуск выходного напряжения | ±3,0% |
| Нестабильность по линии | ±1,0% |
| Нестабильность по нагрузке | ±2,0% |
| Время установки, нарастания, удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Входные параметры
| Параметр | Значение для P30B-3P2J |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока / 135 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Потребляемый ток | 0,8 А при 100 В переменного тока |
| Пусковой ток | Холодный старт, менее 60 А пик при 230 В переменного тока |
| Ток утечки | 0,25 мА максимум при 240 В переменного тока |
Эффективность
| Параметр | Значение для P30B-3P2J |
| КПД типовой | 75% |
Защиты
| Параметр | Значение для P30B-3P2J |
| Перегрузка | 150 ~ 450% от номинальной выходной мощности; режим hiccup, восстановление после устранения аварии |
| Перенапряжение | 110 ~ 140% от номинального выходного напряжения; отключение выхода, восстановление после повторного включения |
| Перегрев | IC1 Tj 135 °C; отключение выхода, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | 0 ~ +50 °C, с учетом кривой дерating по выходной нагрузке |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения | -20 ~ +85 °C |
| Влажность хранения | 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1950, CSA22.2, одобрено |
| Испытательное напряжение изоляции | Вход/выход: 3 кВ переменного тока |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия по ЭМС | Соответствие EN55022 (CISPR22) класс B |
| Гармонические токи | Соответствие EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 11, ENV50204, критерий A, уровень light industry |
Надежность
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 0,3 кг |
| Упаковка | 54 шт. / 20 кг / картонная коробка |
Подключение
| Параметр | Значение |
| Сетевой вход | 2-контактный IEC320-C8 |
| Выходной разъём | P2J, 2,1 × 5,5 × 11 мм, центральный контакт положительный |
| Кабель | Стандартный тип, по запросу доступны другие варианты |
Примечания
1. Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке и окружающей температуре 25 °C при 70% RH.
2. Выходное напряжение: измеряется на точке настройки через штекерный разъём при нагрузке 50%.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и подключением конденсаторов 0,1 мкФ и 47 мкФ.
4. Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
5. Нестабильность по линии измеряется от низкой до высокой линии при номинальной нагрузке.
6. Нестабильность по нагрузке измеряется от 0% до 100% номинальной нагрузки.
7. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование; конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
Дополнительные сведения
Стандартный тип выходного штекера: P2J. Полярность: центральный контакт положительный.
Для исполнения с номиналом 12 В указан рекомендуемый провод: 18AWG SPT-1, длина 1830 мм, допуск +100/-0.
