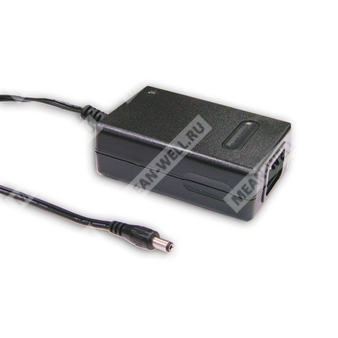

P40A-0P2J - настольный AC/DC источник питания с выходным напряжением 3,3 В и мощностью 15 Вт.
Расшифровка партномера P40A-0P2J
| Позиция | Расшифровка |
| P40A | Серия настольных импульсных источников питания Mean Well P40A |
| 0 | Исполнение на 3,3 В |
| P2J | Выходной разъём P2J, штекер 2,1 × 5,5 × 11 мм, центральный контакт положительный |
Назначение и особенности
Источник питания P40A-0P2J относится к серии настольных AC/DC преобразователей с одним выходом, предназначенных для питания электронной аппаратуры и промышленного оборудования от сети переменного или постоянного тока. Модель выполнена в полностью закрытом пластиковом корпусе, оснащена светодиодной индикацией включения и имеет фиксированную частоту преобразования. Топология — top switch circuit.
- Вход через 3-контактный сетевой разъём IEC320-C14.
- Класс I с защитным заземляющим контактом.
- Полный набор защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Подтверждённые допуски для применения в конечном оборудовании: UL / CUL / CB.
- Полная выходная линейка серии охватывает диапазон от 3 до 48 В, для данной модификации — 3,3 В.
Выход
| Параметр | Значение |
| Выходное напряжение | 3,3 В |
| Номинальный ток | 4,54 А |
| Диапазон тока | 0…4,54 А |
| Номинальная мощность | 15 Вт |
| Пульсации и шум | 50 мВ п-п |
| Диапазон регулировки выходного напряжения | Фиксированное значение, внутренний подстроечный резистор |
| Диапазон настройки, указанный для серии | 3…5 В |
| Допуск по выходному напряжению | ±10% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±8,0% |
| Время установки, нарастания и удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока; 135…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| КПД типовой | 65% |
| Входной ток | 1 А / 100 В AC |
| Пусковой ток | 60 А / 230 В AC |
| Ток утечки | 0,75 мА / 240 В AC |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 150…450% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 110…140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | IC1Tj135 |
| Тип защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | 0…+40 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | 0,03% / °C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL1950, CSA22.2 approved |
| Испытательное напряжение | Вход–выход: 3 кВ AC; вход–корпус/земля: 1,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–корпус/земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС, помехоустойчивость | EN61000-4-2,3,4,5,6,11, ENV50204; критерий A; уровень для лёгкой промышленности |
| ЭМС, излучаемые и кондуктивные помехи | EN55022 (CISPR22), класс B |
| Гармонические составляющие тока | Соответствие EN61000-3-2, -3 |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 0,3 кг |
| Упаковка | 54 шт. / 20 кг / картонная коробка |
Разъём и кабель
| Параметр | Значение |
| Выходной штекер | Стандартный P2J |
| Тип штекера | 2,1 × 5,5 × 11 мм, центральный контакт положительный |
| Кабель | Стандартный тип, указан на второй странице; возможно исполнение по запросу заказчика |
| Сечение и длина кабеля | 16AWG SPT-2 1230 +100/-0 для 3,3 В и 5 В; 16AWG SPT-2 1830 +100/-0 для 7,5 В; 18AWG SPT-1 1830 +100/-0 для остальных |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
- Выходное напряжение измеряется в точке измерения на штекере при нагрузке 50%.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и нагрузкой 0,1 мкФ + 47 мкФ.
- Допуск по напряжению включает в себя допуск установки, регулирование по линии и регулирование по нагрузке.
- Регулирование по линии измеряется от нижнего предела входного напряжения до верхнего при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки.
Краткое описание серии
- AC/DC источник питания настольного исполнения мощностью 15…40 Вт.
- Один выход с диапазоном 3…48 В.
- Полностью закрытый пластиковый корпус.
- Стабилизированная работа и фиксированная частота преобразования.
- Светодиодный индикатор наличия питания.
