P40A-1P2J - настольный AC-DC источник питания с одним выходом 5 В, 5 А, 25 Вт.

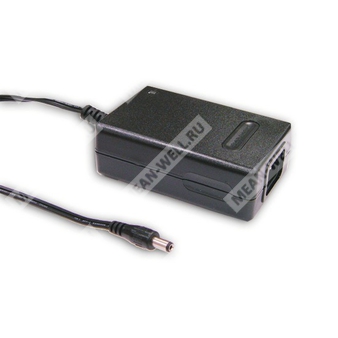

Модуль P40A-1P2J представляет собой импульсный настольный источник питания переменного/постоянного тока серии P40A с одним стабилизированным выходом 5 В постоянного тока, номинальным током 5 А и выходной мощностью 25 Вт. Изделие выполнено в полностью закрытом пластиковом корпусе, оснащено сетевым входом IEC 320-C14, световой индикацией включения и защитами от короткого замыкания, перегрузки, перенапряжения и перегрева.
Расшифровка партномера
| Позиция | Расшифровка |
| P40A | Серия настольных источников питания Mean Well P40A, диапазон мощности 15–40 Вт |
| 1 | Выходное напряжение 5 В |
| P2J | Исполнение выходного штекера P2J, стандартный разъём 2.1 × 5.5 × 11 мм, центральный «плюс» |
Основные особенности
- 3-контактный сетевой вход IEC 320-C14.
- Класс I, с защитным заземлением.
- Полный диапазон выходных напряжений 3–48 В для серии.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Полностью закрытый пластиковый корпус.
- Фиксированная частота преобразования и стабилизации.
- Топология: однотактный обратноходовой преобразователь.
- Светодиодный индикатор наличия питания.
- Сертификации: UL / CUL / CB.
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 5 А |
| Диапазон тока | 0–5 А |
| Номинальная мощность | 25 Вт |
| Пульсации и шум | 50 мВ п-п |
| Диапазон регулировки напряжения | 5–6 В |
| Допуск по выходному напряжению | ±6.0% |
| Нестабильность по сети | ±1.0% |
| Нестабильность по нагрузке | ±5.0% |
| Время установки, нарастания, удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока / 135–370 В постоянного тока |
| Диапазон входной частоты | 47–63 Гц |
| КПД тип. | 70% |
| Входной ток | 1 А / 100 В переменного тока |
| Пусковой ток, макс. | 60 А / 230 В переменного тока |
| Ток утечки, макс. | 0.75 мА / 240 В переменного тока |
Защиты
| Параметр | Значение |
| Перегрузка | 150–450% от номинальной выходной мощности; тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110–140% от номинального выходного напряжения; тип защиты: отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | IC1Tj135; тип защиты: отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | 0…+40 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −20…+85 °C, 10–95% RH |
| Температурный коэффициент | 0.03% / °C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Дерейтинг | Снижение допустимой нагрузки согласно графику дерейтингa при повышении температуры окружающей среды |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 3 кВ AC; вход–корпус/земля: 1.5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–корпус/земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL1950, CSA22.2 approved |
| Устойчивость к ЭМС | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-11, ENV50204; критерий A, уровень light industry |
| Кондуктивные и излучаемые помехи | Соответствие EN55022 (CISPR22), класс B |
| Гармонические составляющие тока | Соответствие EN61000-3-2, EN61000-3-3 |
Надёжность
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
| Размеры | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 0.3 кг |
Упаковка
| Параметр | Значение |
| Упаковка | 54 шт. / 20 кг / картонная коробка |
Подключение
| Параметр | Значение |
| Сетевой ввод | 3-контактный разъём IEC320-C14 |
| Выходной штекер | P2J, 2.1 × 5.5 × 11 мм, центральный положительный контакт |
| Кабель | Стандартное исполнение: см. страницу 2; доступно изготовление под заказ |
Примечания
1. Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH.
2. Выходное напряжение измеряется в точке подключения разъёма при нагрузке 50%.
3. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и эквивалентной нагрузки на конденсаторах 0.1 мкФ и 47 мкФ.
4. Допуск включает в себя допуск установки, нестабильность по сети и нестабильность по нагрузке.
5. Нестабильность по сети измеряется от нижнего до верхнего предела входного напряжения при номинальной нагрузке.
6. Нестабильность по нагрузке измеряется от 0% до 100% номинальной нагрузки.
7. Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие директивам по ЭМС.
