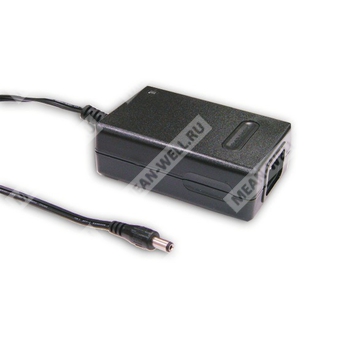

P40A-2P2J - компактный AC-DC сетевой адаптер 9 В, 3,88 А для промышленного и электронного оборудования.
Назначение и краткое описание
P40A-2P2J — это настольный импульсный источник питания переменного/постоянного тока с одним выходом, предназначенный для питания электронных устройств и промышленной аппаратуры. Модель относится к серии P40A, выполнена в полностью закрытом пластиковом корпусе, оснащена сетевым входом IEC320-C14, светодиодной индикацией включения и выходным штекером типа P2J.
Ключевые особенности
- Одновыходной AC-DC источник питания настольного исполнения.
- Номинальное выходное напряжение 9 В.
- Номинальный ток нагрузки 3,88 А.
- Максимальная выходная мощность 35 Вт.
- Полный набор защит: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Фиксированная частота переключения и стабилизация параметров.
- Полностью закрытый пластиковый корпус.
- Светодиодный индикатор наличия питания.
- Соответствие требованиям UL / CUL / CB.
Расшифровка партномера P40A-2P2J
| Элемент обозначения | Расшифровка |
| P40A | Серия настольных AC-DC источников питания P40A |
| 2 | Исполнение с выходным напряжением 9 В |
| P2J | Выходной разъём типа P2J, штекер 2,1 × 5,5 × 11 мм, центр положительный |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 9 В |
| Номинальный ток | 3,88 А |
| Диапазон тока нагрузки | 0 ... 3,88 А |
| Номинальная мощность | 35 Вт |
| Пульсации и шум | 80 мВп-п |
| Диапазон подстройки напряжения | 8 ... 11 В |
| Допуск по выходному напряжению | ±5,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±4,0% |
| Время установки, нарастания, удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ... 264 В AC / 135 ... 370 В DC |
| Диапазон входной частоты | 47 ... 63 Гц |
| КПД тип. | 74% |
| Входной ток | 1 А при 100 В AC |
| Пусковой ток, макс. | 60 А при 230 В AC |
| Ток утечки, макс. | 0,75 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 150 ... 450% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110 ... 140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | IC1Tj135 |
| Тип защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Защита от короткого замыкания | Предусмотрена |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL1950, CSA22.2 approved |
| ЭМС помехоустойчивость | EN61000-4-2, -3, -4, -5, -6, -11, ENV50204, критерий A, уровень light industry |
| Эмиссия помех | EN55022 (CISPR22) класс B |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-земля: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Гармонические составляющие тока | EN61000-3-2, -3 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | 0 ... +40 °C |
| Рабочая влажность | 20 ... 90% RH, без конденсации |
| Температура и влажность хранения | -20 ... +85 °C, 10 ... 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ... 50 °C) |
| Вибрация | 10 ... 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Параметр | Значение |
| Размеры | 108 × 67 × 36 мм (Д × Ш × В) |
| Исполнение корпуса | Полностью закрытый пластиковый корпус |
| Индикация | Светодиод питания |
| Сетевой вход | IEC320-C14, 3-полюсный |
| Класс изделия | Класс I, с заземляющим контактом |
Подключение
| Параметр | Значение |
| Стандартный выходной штекер | P2J: 2,1 × 5,5 × 11 мм, центр положительный |
| Стандартная длина кабеля | 16 AWG SPT-2 1830 +100/-0 для 7,5 В; 18 AWG SPT-1 1830 +100/-0 для остальных; для 3,3 В и 5 В — 16 AWG SPT-2 1230 +100/-0 |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,3 кг |
| Количество в коробке | 54 шт. |
| Масса коробки | 20 кг |
Примечания
1. Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH.
2. Напряжение постоянного тока: выходное напряжение установлено в контрольной точке, измерение выполнено через разъём и при нагрузке 50%.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и нагрузкой 0,1 мкФ + 47 мкФ.
4. Допуск включает в себя допуск настройки, стабилизацию по сети и стабилизацию по нагрузке.
5. Стабилизация по сети измеряется от нижнего уровня входного напряжения до верхнего при номинальной нагрузке.
6. Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
7. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
