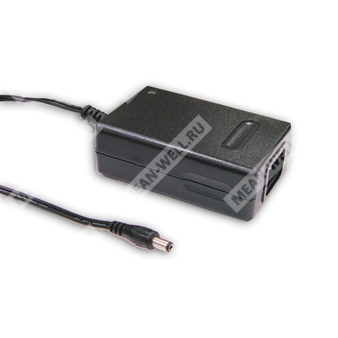

P40A-3P2J - настольный AC-DC источник питания с одним выходом на 12 В для промышленной аппаратуры.
Назначение и общие сведения
Компонент P40A-3P2J представляет собой настольный импульсный источник питания переменного/постоянного тока с одним выходом, предназначенный для питания электронной и промышленной аппаратуры. Модель относится к серии P40A, имеет полностью закрытый пластиковый корпус, сетевой вход IEC320-C14 с защитным заземлением и светодиодный индикатор включения питания.
По структуре партномера:
| Позиция в партномере | Расшифровка |
| P40A | Серия настольных AC-DC источников питания P40A, мощность до 40 Вт |
| 3 | Исполнение с выходным напряжением 12 В |
| P2J | Исполнение с выходным разъёмом P2J, штекер 2.1 × 5.5 × 11 мм, центр положительный |
Расширенная расшифровка модели P40A-3P2J
Модель P40A-3P2J соответствует источнику питания с номинальным выходным напряжением 12 В, номинальным током 3.33 А и номинальной выходной мощностью 40 Вт. Для этого исполнения указан диапазон регулировки выходного напряжения 11 ~ 13 В, а также нормированные значения пульсаций и шума 80 мВ п-п.
Основные особенности
- 3-полюсный сетевой вход IEC320-C14.
- Класс I с защитным заземлением.
- Полный диапазон выходов 3 ~ 48 В по линейке серии.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Полностью закрытый пластиковый корпус.
- Фиксированная частота переключения и стабилизация.
- Топология: схемотехника с верхним ключом.
- Светодиодный индикатор включения питания.
- Одобрения: UL / CUL / CB.
- Входящий в комплект стандартный разъём P2J для подключения нагрузки.
Выходные параметры
| Параметр | Значение для P40A-3P2J |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 3.33 А |
| Диапазон выходного тока | 0 ~ 3.33 А |
| Номинальная выходная мощность | 40 Вт |
| Пульсации и шум | 80 мВ п-п |
| Диапазон регулировки выходного напряжения | 11 ~ 13 В |
| Допуск по выходному напряжению | ±4.0% |
| Линейная стабилизация | ±1.0% |
| Нагрузочная стабилизация | ±3.0% |
| Время установки, нарастания, удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 135 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| КПД, тип. | 75% |
| Входной ток | 1 А / 100 В переменного тока |
| Пусковой ток, макс. | 60 А / 230 В переменного тока |
| Ток утечки, макс. | 0.75 мА / 240 В переменного тока |
Защитные функции
| Параметр | Значение |
| Перегрузка | 150 ~ 450% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110 ~ 140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Отключение выходного напряжения, повторное включение для восстановления |
| Перегрев | IC1Tj135 |
| Тип защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | 0 ~ +40 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | 0.03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период по 60 мин. по осям X, Y, Z |
Параметры безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1950, CSA22.2 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 1.5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,11, ENV50204, критерий A, уровень light industry |
| Эмиссия ЭМС | Соответствие EN55022 (CISPR22), класс B |
| Гармонические токи | Соответствие EN61000-3-2, -3 |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 0.3 кг |
| Упаковка | 54 шт. / 20 кг / картонная коробка |
| Сетевой ввод | 3-полюсный AC inlet IEC320-C14 |
| Выходной штекер | P2J: 2.1 × 5.5 × 11 мм, центр положительный |
| Кабель | 16AWG SPT-2 1230 +100/-0 для 3.3 В, 5 В; 16AWG SPT-2 1830 +100/-0 для 7.5 В; 18AWG SPT-1 1830 +100/-0 для остальных исполнений |
Нормированные значения для линейки серии
| Выходное напряжение | Номинальный ток | Мощность | Пульсации и шум | Диапазон регулировки | КПД, тип. |
| 3.3 В | 4.54 А | 15 Вт | 50 мВ п-п | 3 ~ 5 В | 65% |
| 5 В | 5 А | 25 Вт | 50 мВ п-п | 5 ~ 6 В | 70% |
| 7.5 В | 4 А | 30 Вт | 80 мВ п-п | 6 ~ 8 В | 72% |
| 9 В | 3.88 А | 35 Вт | 80 мВ п-п | 8 ~ 11 В | 74% |
| 12 В | 3.33 А | 40 Вт | 80 мВ п-п | 11 ~ 13 В | 75% |
| 15 В | 2.66 А | 40 Вт | 100 мВ п-п | 13 ~ 16 В | 78% |
| 18 В | 2.22 А | 40 Вт | 100 мВ п-п | 16 ~ 21 В | 78% |
| 24 В | 1.66 А | 40 Вт | 150 мВ п-п | 21 ~ 27 В | 80% |
| 28 В | 1.42 А | 40 Вт | 150 мВ п-п | 27 ~ 33 В | 80% |
| 48 В | 0.83 А | 40 Вт | 150 мВ п-п | 33 ~ 48 В | 82% |
Примечания
| № | Текст примечания |
| 1 | Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH. |
| 2 | Выходное напряжение измеряется в точке измерения на клемме разъёма при нагрузке 50%. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0.1 мкФ и 47 мкФ. |
| 4 | Допуск включает начальный допуск, стабилизацию по линии и по нагрузке. |
| 5 | Стабилизация по линии измеряется при переходе от низкого к высокому входному напряжению при номинальной нагрузке. |
| 6 | Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки. |
