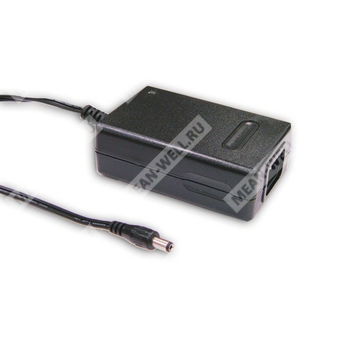

P40A-4P2J - AC/DC импульсный настольный источник питания с выходом 15 В и мощностью 40 Вт.
Расшифровка партномера
| Позиция | Расшифровка |
| P40A | Серия настольных источников питания P40A, класс мощности до 40 Вт |
| 4 | Исполнение с номинальным выходным напряжением 15 В |
| P2J | Стандартный выходной разъём типа P2J, штекер 2.1 × 5.5 × 11 мм, полярность: центр положительный |
Назначение и особенности
Компонент P40A-4P2J представляет собой AC/DC импульсный настольный источник питания серии P40A с одним выходом, предназначенный для питания электронной и промышленной аппаратуры от сети переменного или постоянного тока. Модель относится к классу источников питания с полностью закрытым пластиковым корпусом, встроенной защитой и световой индикацией наличия питания.
Особенности:
- Однофазный настольный источник питания с входом через сетевой разъём IEC320-C14.
- Номинальное выходное напряжение 15 В постоянного тока.
- Выходная мощность 40 Вт.
- Фиксированная частота преобразования и стабилизации.
- Топология: обратноходовая схема с верхним ключом.
- Полностью закрытый пластиковый корпус.
- Светодиодный индикатор включения.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Класс I по электробезопасности с заземляющим контактом.
- Соответствие требованиям UL / CUL / CB.
Выход
| Параметр | Значение |
| Номинальное напряжение постоянного тока | 15 В |
| Номинальный ток | 2,66 А |
| Диапазон тока | 0 ~ 2,66 А |
| Номинальная мощность | 40 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон подстройки выходного напряжения | 13 ~ 16 В |
| Допуск по выходному напряжению | ±3,0% |
| Нестабильность по линии | ±1,0% |
| Нестабильность по нагрузке | ±2,0% |
| Время установки, нарастания и удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока, 135 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД тип. | 78% |
| Входной ток | 1 А при 100 В переменного тока |
| Пусковой ток, макс. | 60 А при 230 В переменного тока |
| Ток утечки, макс. | 0,75 мА при 240 В переменного тока |
| Тип входа | 3-контактный сетевой ввод IEC320-C14 |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 150 ~ 450% от номинальной выходной мощности; тип защиты: прерывистый режим, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 110 ~ 140% от номинального выходного напряжения; тип защиты: отключение выходного напряжения, восстановление после повторного включения |
| Защита от перегрева | Тип защиты: отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL1950, CSA22.2 |
| Испытательное напряжение | Вход-выход: 3 кВ переменного тока; вход-земля: 1,5 кВ переменного тока |
| Сопротивление изоляции | Вход-выход, вход-земля: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| ЭМС помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 11, ENV50204; критерий A; уровень для лёгкой промышленности |
| ЭМС излучаемые и кондуктивные помехи | Соответствие EN55022 (CISPR22), класс B |
| Гармонические составляющие тока | Соответствие EN61000-3-2, -3 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | 0 ~ +40 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10% ~ 95% RH |
| Температурный коэффициент | 0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 0,3 кг |
| Упаковка | 54 шт. / 20 кг / картонная коробка |
Подключение
| Параметр | Значение |
| Выходной штекер | Стандартный тип P2J: 2,1 × 5,5 × 11 мм, центр положительный |
| Кабель | 18 AWG SPT-1, длина 1830 +100/-0 мм для остальных исполнений |
Примечания
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
- Выходное напряжение измеряется в точке измерения на выходном штекере при нагрузке 50%.
- Пульсации и шум измеряются при 20 МГц с использованием витой пары длиной 12 дюймов и нагрузки 0,1 мкФ + 47 мкФ.
- Допуск по выходному напряжению включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
- Нестабильность по линии измеряется при изменении входного напряжения от минимального к максимальному при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 0% до 100% номинальной нагрузки.
