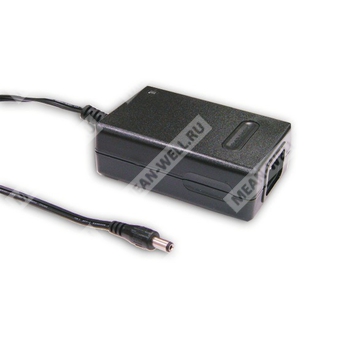

P40A-5P2J — AC-DC настольный источник питания с одним выходом на 18 В.
Назначение: промышленный импульсный сетевой адаптер настольного исполнения для питания электронной аппаратуры с выходным напряжением 18 В постоянного тока.
Расшифровка партномера
| Позиция | Значение |
| P40A | Серия настольных AC-DC источников питания P40A |
| 5 | Выходное напряжение 18 В |
| P2J | Исполнение с выходным штекером P2J, центр положительный |
| P40A-5P2J | Модель серии P40A с выходом 18 В и разъёмом P2J |
Общее описание
P40A-5P2J относится к серии настольных одно-выходных AC-DC источников питания мощностью до 40 Вт. Изделие выполнено в полностью закрытом пластиковом корпусе, оснащено светодиодной индикацией включения и предназначено для работы от сети переменного тока с широким диапазоном входного напряжения. Конструкция ориентирована на питание внешней нагрузки с фиксированным выходным напряжением 18 В и централизованной полярностью на выходном разъёме.
Источник питания использует схемотехнику с фиксированной частотой переключения, топология — top switch circuit. Устройство имеет встроенные защиты от короткого замыкания, перегрузки, перенапряжения и перегрева. Модель сертифицирована по требованиям UL, CUL и CB, а также соответствует требованиям по ЭМС и гармоническим составляющим сети.
Основные особенности
- 3-контактный сетевой вход IEC320-C14.
- Класс I с заземляющим контактом.
- Полный диапазон выходных напряжений серии: 3–48 В, для данной модели — 18 В.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Полностью закрытый пластиковый корпус.
- Фиксированная частота переключения и стабилизация параметров.
- Светодиодный индикатор наличия питания.
- Соответствие UL / CUL / CB.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 18 В |
| Номинальный выходной ток | 2,22 А |
| Диапазон выходного тока | 0–2,22 А |
| Номинальная выходная мощность | 40 Вт |
| Пульсации и шум | 100 мВ п-p |
| Диапазон регулировки напряжения | 16–21 В |
| Точность выходного напряжения | ±3,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время установки, нарастания, удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока, 135–370 В постоянного тока |
| Диапазон входной частоты | 47–63 Гц |
| КПД типовое | 78% |
| Входной ток | 1 А / 100 В AC |
| Пусковой ток, максимум | 60 А / 230 В AC |
| Ток утечки, максимум | 0,75 мА / 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 150–450% от номинальной выходной мощности |
| Тип защиты от перегрузки | Защита с режимом hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110–140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Отключение выходного напряжения, повторное включение для восстановления |
| Перегрев | IC1Tj135 |
| Тип защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Защита от короткого замыкания | Предусмотрена |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | 0…+40 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10–95% RH |
| Температурный коэффициент | 0,03% / °C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1950, CSA22.2 |
| Испытательное напряжение | Вход–выход: 3 кВ AC; вход–корпус: 1,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоустойчивость | EN61000-4-2,3,4,5,6,11, ENV50204, критерий A, уровень для лёгкой промышленности |
| Кондуктивные и излучаемые помехи | EN55022 (CISPR22) класс B |
| Гармонические токи | EN61000-3-2, -3 |
Надёжность
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Параметр | Значение |
| Габаритные размеры | 108 × 67 × 36 мм (Д × Ш × В) |
| Конструкция корпуса | Полностью закрытый пластиковый корпус |
| Индикация | Светодиод питания |
| Сетевой вход | 3-контактный IEC320-C14 |
| Тип изделия | Настольный источник питания |
Упаковка
| Параметр | Значение |
| Масса | 0,3 кг |
| Упаковка | 54 шт. / 20 кг / картонная коробка |
Подключение
| Параметр | Значение |
| Штекер | Стандартный P2J: 2,1 × 5,5 × 11 мм, центр положительный |
| Кабель | 18 AWG SPT-1, длина 1830 +100/-0 мм для прочих вариантов серии; для 18 В применяется исполнение по таблице документа |
| Назначение полярности | Центральный контакт — положительный |
Примечания
1. Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
2. Выходное напряжение измеряется в точке контроля на штекерном разъёме при нагрузке 50%.
3. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и конденсаторов 0,1 мкФ и 47 мкФ.
4. Допуск по напряжению включает допуск установки, нестабильность по линии и по нагрузке.
5. Стабилизация по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
6. Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
7. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование; конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
