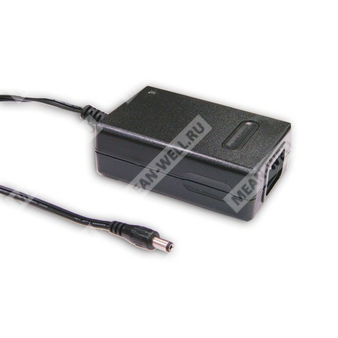

P40A-6P2J - настольный AC/DC источник питания с одним выходом 24 В для промышленного применения.
Назначение: импульсный сетевой адаптер настольного исполнения серии P40A, предназначенный для питания электронной аппаратуры постоянным напряжением 24 В при выходной мощности до 40 Вт.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| P40A | Серия настольных AC/DC источников питания мощностью 15–40 Вт |
| 6 | Исполнение с выходным напряжением 24 В |
| P2J | Выходной разъём типа P2J, штекер 2,1 × 5,5 × 11 мм, центральный контакт положительный |
| 6P2J | Модификация 24 В с разъёмом P2J |
Основные особенности
- Одновыходной AC/DC настольный источник питания.
- Номинальное выходное напряжение: 24 В.
- Номинальный выходной ток: 1,66 А.
- Выходная мощность: 40 Вт.
- Широкий диапазон входного напряжения переменного и постоянного тока.
- Встроенные защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Полностью закрытый пластиковый корпус.
- Индикатор включения на светодиоде.
- Фиксированная частота переключения и стабилизация параметров.
- Класс I с заземляющим контактом.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 1,66 А |
| Диапазон выходного тока | 0 ~ 1,66 А |
| Номинальная мощность | 40 Вт |
| Пульсации и шум | 150 мВ п-п |
| Подстройка выходного напряжения | Фиксированное значение внутренним подстроечным резистором |
| Диапазон регулировки напряжения | 21 ~ 27 В |
| Допуск по выходному напряжению | ±3,0% |
| Регулировка по линии | ±1,0% |
| Регулировка по нагрузке | ±2,0% |
| Время установки, нарастания, удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока / 135 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД тип. | 80% |
| Входной ток | 1 А / 100 В AC |
| Пусковой ток, макс. | 60 А / 230 В AC |
| Ток утечки, макс. | 0,75 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 150 ~ 450% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110 ~ 140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | IC1Tj135 |
| Тип защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | 0 ~ +40 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10% ~ 95% RH |
| Температурный коэффициент | 0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Надёжность и ресурс
| Параметр | Значение |
| MTBF | 500 000 ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1950, CSA22.2 approved |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-земля: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,11, ENV50204, критерий A, уровень для лёгкой промышленности |
| Эмиссия помех | Соответствие EN55022 (CISPR22) класс B |
| Гармонические токи | Соответствие EN61000-3-2, -3 |
Конструктивные данные
| Параметр | Значение |
| Габариты | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 0,3 кг |
| Упаковка | 54 шт. / 20 кг / коробка |
| Входной разъём | 3-контактный сетевой ввод IEC320-C14 |
| Тип корпуса | Полностью закрытый пластиковый корпус |
| Индикация | Светодиод питания |
Подключение
| Параметр | Значение |
| Тип штекера | P2J, 2,1 × 5,5 × 11 мм, центральный положительный контакт |
| Полярность | Центр положительный |
| Стандартный кабель | 16 AWG SPT-2 1230 +100/-0 для 3,3 В и 5 В; 16 AWG SPT-2 1830 +100/-0 для 7,5 В; 18 AWG SPT-1 1830 +100/-0 для остальных |
Примечания
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C при влажности 70% RH. |
| 2 | Выходное напряжение измеряется в точке на штекерном разъёме при нагрузке 50%. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и конденсаторов 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает в себя установочный допуск, регулировку по линии и регулировку по нагрузке. |
| 5 | Регулировка по линии измеряется от нижнего к верхнему уровню входного напряжения при номинальной нагрузке. |
| 6 | Регулировка по нагрузке измеряется от 0% до 100% номинальной нагрузки. |
| 7 | Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС. |
Соответствие серии
Изделие относится к серии P40A, представляющей собой настольные источники питания переменного/постоянного тока с одним выходом, диапазоном выходных напряжений 3 ~ 48 В и классом мощности 15 ~ 40 Вт.
