P40A-8P2J - AC-DC настольный источник питания 48 В, 0,83 А, 40 Вт для промышленной аппаратуры.
Назначение и общее описание

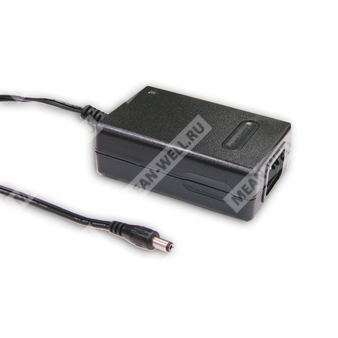

Компонент P40A-8P2J представляет собой одновыходовой настольный импульсный AC-DC источник питания серии P40A с выходным напряжением 48 В и номинальной мощностью 40 Вт. Изделие выполнено в полностью закрытом пластиковом корпусе, оснащено сетевым входом IEC320-C14, светодиодной индикацией наличия питания и предназначено для применения в составе конечного оборудования.
Серия характеризуется фиксированной частотой преобразования, встроенными защитами от короткого замыкания, перегрузки, перенапряжения и перегрева, а также соответствием требованиям по электромагнитной совместимости и промышленной стойкости.
Расшифровка партномера
| Позиция | Значение |
| P40A | Серия настольных AC-DC источников питания мощностью 15–40 Вт |
| 8 | Выходное напряжение 48 В |
| P2J | Исполнение с выходным разъёмом P2J, штекер 2,1 × 5,5 × 11 мм, центр положительный |
Основные особенности
- Одновыходовой AC-DC настольный источник питания.
- Диапазон выходных напряжений серии: 3–48 В.
- Полностью закрытый пластиковый корпус.
- Трёхконтактный сетевой ввод IEC320-C14.
- Класс I с заземляющим контактом.
- Светодиодный индикатор включения.
- Фиксированная частота преобразования и стабилизация параметров.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Соответствие требованиям UL / CUL / CB.
Выход
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 0,83 А |
| Диапазон тока | 0 ~ 0,83 А |
| Номинальная мощность | 40 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки напряжения | Фиксированный выход внутренним подстроечным резистором |
| Пуск, время нарастания, удержание | 200 мс, 50 мс, 16 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC / 135 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД тип. | 82% |
| Входной ток | 1 А / 100 В AC |
| Пусковой ток, макс. | 60 А / 230 В AC |
| Ток утечки, макс. | 0,75 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 150 ~ 450% от номинальной выходной мощности; тип защиты: hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110 ~ 140% от номинального выходного напряжения; тип защиты: отключение выходного напряжения, повторное включение для восстановления |
| Перегрев | Тип защиты: отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-земля: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
Электромагнитная совместимость и стандарты безопасности
| Параметр | Значение |
| Стандарты безопасности | UL1950, CSA22.2 approved |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-11, ENV50204, критерий A, уровень light industry |
| Эмиссия | Соответствие EN55022 (CISPR22) класс B |
| Гармонические токи | Соответствие EN61000-3-2, EN61000-3-3 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | 0 ~ +40 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения и влажность | -20 ~ +85 °C, 10% ~ 95% RH |
| Температурный коэффициент | 0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 500 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 0,3 кг |
| Упаковка | 54 шт. / 20 кг / короб |
Подключение
| Параметр | Значение |
| Сетевой ввод | Трёхконтактный AC-вход IEC320-C14 |
| Выходной штекер | P2J, 2,1 × 5,5 × 11 мм, центр положительный |
| Кабель | 16AWG SPT-2 1230 +100/-0 для 3,3 В и 5 В; 16AWG SPT-2 1830 +100/-0 для 7,5 В; 18AWG SPT-1 1830 +100/-0 для остальных |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
- Выходное напряжение измеряется в точке на разъёме при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и нагрузочной развязки 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, а также регулирование по линии и по нагрузке.
- Регулирование по линии измеряется от нижнего уровня сети до верхнего при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Изделие рассматривается как компонент, устанавливаемый в конечное оборудование; конечное оборудование должно быть повторно подтверждено на соответствие директивам EMC.
