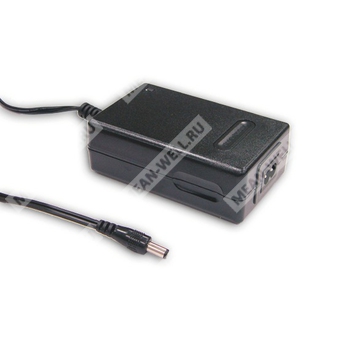

P40B-0P2J - компактный AC-DC адаптер с одним стабилизированным выходом 3,3 В для промышленной и электронной аппаратуры.
Назначение и общее описание
P40B-0P2J — настольный импульсный источник питания переменного/постоянного тока серии P40B с одним выходом, рассчитанный на питание низковольтной аппаратуры. Модель выполнена в полностью закрытом пластиковом корпусе, оснащена светодиодной индикацией включения и сетевым входом IEC320-C8 без заземляющего контакта. Топология — схема верхнего ключа с фиксированной частотой переключения и стабилизацией по выходу.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| P40B | Серия настольных AC-DC источников питания 15–40 Вт |
| 0P2J | Исполнение с выходным напряжением 3,3 В и сетевым шнуром/разъёмом типа P2J |
Основные особенности
- Двухконтактный сетевой вход IEC320-C8.
- Класс II, без заземляющего контакта.
- Полная выходная мощность 15 Вт при выходном напряжении 3,3 В.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Полностью закрытый пластиковый корпус.
- Фиксированная частота переключения и стабилизация.
- Топология: схема верхнего ключа.
- Светодиодный индикатор наличия питания.
- Соответствие требованиям UL, CUL, TUV, CB, CE.
- Импульсный источник питания для промышленной и электронной аппаратуры.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 3,3 В |
| Диапазон выходного тока | 0 ~ 4,54 А |
| Номинальный ток | 4,54 А |
| Номинальная мощность | 15 Вт |
| Пульсации и шум | 50 мВп-п (макс.) |
| Допуск по выходному напряжению | ±10% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±8,0% |
| Диапазон подстройки выходного напряжения | 3 ~ 5 В |
| Время установки, нарастания и удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC |
| Диапазон входного напряжения постоянного тока | 135 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Потребляемый ток | 1 А / 100 В AC, 60 А / 230 В AC |
| Максимальный пусковой ток | 60 А / 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
| КПД (тип.) | 65% |
Защиты
| Вид защиты | Характеристика |
| Перегрузка | 150 ~ 450% от номинальной выходной мощности; тип защиты — режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 110 ~ 140% от номинального выходного напряжения; тип защиты — отключение выходного напряжения с повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL1950, CSA22.2, EN60950-1 |
| Напряжение изоляции вход-выход | 3 кВ AC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоэмиссия | Соответствие EN55022 (CISPR22) класс B |
| Гармонические токи | Соответствие EN61000-3-2, -3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 11, ENV50204, критерий A, уровень light industry |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | 0 ~ +40 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения | -20 ~ +85 °C |
| Влажность хранения | 10% ~ 95% RH |
| Температурный коэффициент | 0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин/цикл, общая продолжительность 60 мин по осям X, Y, Z |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 0,3 кг |
| Упаковка | 54 шт. / 20 кг / картонная коробка |
Подключение
| Позиция | Исполнение |
| Сетевой вход | IEC320-C8, 2 контакта |
| Выходной разъём | Стандартный тип P2J: 2,1 × 5,5 × 11 мм, центральный контакт положительный |
| Кабель | Стандартный тип; возможно исполнение по запросу заказчика |
Механические данные
Корпус настольного исполнения, полностью закрытый, с резиновыми ножками. На корпусе предусмотрены светодиод питания, фирменная табличка и сетевой выключатель.
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
- Выходное напряжение задаётся в точке измерения на клемме штекера при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и нагрузочного конденсатора 0,1 мкФ + 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- Регулирование по линии измеряется от минимального входного напряжения до максимального при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Источник питания предназначен для установки в конечное изделие; конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
