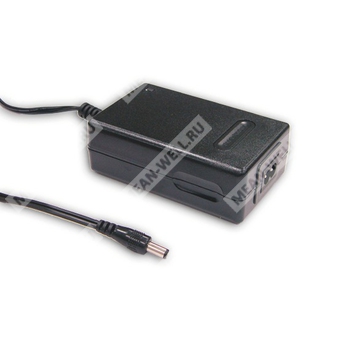

P40B-1-1P2J - компактный AC-DC источник питания 5 В, 5 А для настольного применения.
P40B-1-1P2J — это импульсный сетевой AC-DC источник питания настольного исполнения серии P40B, предназначенный для формирования стабилизированного постоянного напряжения 5 В при токе до 5 А. Изделие выполнено в полностью закрытом пластиковом корпусе, имеет встроенную индикацию включения и рассчитано на применение в составе конечного оборудования.
Расшифровка партномера
| P40B |
Серия настольных AC-DC источников питания с выходной мощностью 15–40 Вт |
| 1 |
Выходное напряжение 5 В |
| 1P2J |
Исполнение с выходным разъёмом P2J |
Основные особенности
- 2-полюсный сетевой вход IEC320-C8.
- Класс II, без заземляющего контакта.
- Полная выходная мощность 3–48 В в зависимости от модификации.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Полностью закрытый пластиковый корпус.
- Стабилизация с фиксированной частотой переключения.
- Топология: обратноходовая схема.
- Светодиодный индикатор наличия питания.
- Соответствие требованиям UL, cUL, TUV, CB, CE.
Выход
| Модель | P40B-1-1P2J |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 5 А |
| Диапазон тока нагрузки | 0–5 А |
| Номинальная мощность | 25 Вт |
| Пульсации и шум | 50 мВ п-п |
| Допуск по выходному напряжению | ±6,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±1,0% |
| Диапазон подстройки выходного напряжения | 5–6 В |
| Время установки, нарастания и удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Вход
| Диапазон входного напряжения | 90–264 В переменного тока / 135–370 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Потребляемый ток | 1 А при 100 В AC; 60 А при 230 В AC |
| Пусковой ток | 60 А при 230 В AC |
| Ток утечки | 0,25 мА при 240 В AC |
| КПД тип. | 70% |
Защита
| Перегрузка | 150–450% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110–140% от номинального выходного напряжения; отключение выхода с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Условия эксплуатации и хранения
| Рабочая температура | 0…+40 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | −20…+85 °C, 10–95% RH |
| Температурный коэффициент | 0,03%/°C в диапазоне 0–50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по осям X, Y, Z, общая продолжительность 60 мин по каждой оси |
Безопасность и электромагнитная совместимость
| Стандарты безопасности | UL1950, CSA22.2, EN60950-1 |
| Испытательное напряжение | Вход–выход: 3 кВ AC |
| Сопротивление изоляции | Вход–выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55022 (CISPR22) класс B |
| Гармонические составляющие тока | Соответствие EN61000-3-2, -3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 11, ENV50204; критерий A, уровень light industry |
Прочие параметры
| Средняя наработка на отказ | 500 000 ч минимум, по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 0,3 кг |
| Упаковка | 54 шт. / 20 кг / картонная коробка |
Разъём и кабель
| Выходной штекер | Стандартный тип P2J |
| Размер штекера | 2,1 × 5,5 × 11 мм |
| Полярность | Центральный контакт положительный |
| Кабель | Стандартный тип, возможны варианты по запросу заказчика |
| Сечение и длина кабеля | 16AWG SPT-1 1230 +100/−0 для 3,3 В и 5 В; 16AWG SPT-1 1830 +100/−0 для 7,5 В; 18AWG SPT-1 1830 +100/−0 для остальных исполнений |
Примечания
| 1. | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH. |
| 2. | Выходное напряжение измеряется в точке контроля на штекерном разъёме при нагрузке 50%. |
| 3. | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и нагрузки 0,1 мкФ + 47 мкФ. |
| 4. | Допуск включает первоначальную установку, регулирование по линии и регулирование по нагрузке. |
| 5. | Регулирование по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке. |
| 6. | Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки. |
