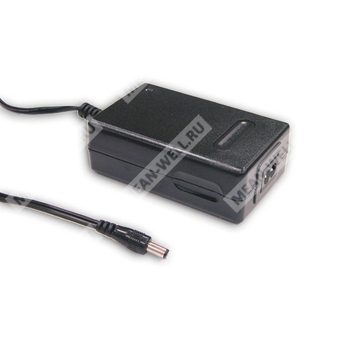

P40B-1P2J - компактный AC-DC настольный источник питания с одним выходом 5 В / 5 А для промышленной электроники.
P40B-1P2J — это импульсный настольный источник питания серии P40B от MEAN WELL, предназначенный для питания электронной аппаратуры от сети переменного тока с формированием стабилизированного низковольтного постоянного напряжения. Модель выполнена в полностью закрытом пластиковом корпусе, оснащена светодиодной индикацией наличия питания и рассчитана на установку в составе конечного оборудования.
Расшифровка партномера
| Позиция в партномере | Расшифровка |
| P40B | Серия настольных AC-DC источников питания мощностью 15–40 Вт |
| 1P2J | Выходное напряжение 5 В; исполнение с выходным штекером P2J |
Основные особенности
- 2-контактный сетевой вход IEC320-C8.
- Класс II по электробезопасности, без заземляющего контакта.
- Полная выходная мощность 25 Вт для версии 5 В.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Полностью закрытый пластиковый корпус.
- Фиксированная частота переключения и стабилизация выходных параметров.
- Топология: схема с верхним ключом.
- Светодиодный индикатор включения.
- Соответствие требованиям UL, CUL, TUV, CB, CE.
Назначение
Источник питания предназначен для применения в промышленной и бытовой электронной аппаратуре, где требуется компактный внешний AC-DC адаптер с одним стабилизированным выходом 5 В постоянного тока.
Выходные параметры
| Параметр | Значение для P40B-1P2J |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 5 А |
| Диапазон выходного тока | 0–5 А |
| Номинальная выходная мощность | 25 Вт |
| Пульсации и шум | 50 мВ п-п (макс.) |
| Допуск по выходному напряжению | ±6,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±1,0% |
| Диапазон подстройки напряжения | 5–6 В |
| Время установки, нарастания и удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока; 135–370 В постоянного тока |
| Диапазон входной частоты | 47–63 Гц |
| Потребляемый ток | 1 А при 100 В переменного тока |
| Пусковой ток | 60 А при 230 В переменного тока |
| Ток утечки | 0,25 мА при 240 В переменного тока |
| КПД типовое | 70% |
Защиты
| Вид защиты | Параметры и способ восстановления |
| Перегрузка | 150–450% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110–140% от номинального выходного напряжения; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Защита с отключением выходного напряжения; автоматическое восстановление после снижения температуры |
| Короткое замыкание | Защита предусмотрена |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | 0…+40 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | −20…+85 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | 0,03% / °C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, по 10 мин на цикл, суммарно 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1950, CSA22.2, EN60950-1 |
| Испытательное напряжение | Вход/выход: 3 кВ переменного тока |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55022 (CISPR22), класс B |
| Гармонические токи | Соответствие EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 11, ENV50204, критерий A, уровень light industry |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 500 000 ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 0,3 кг |
| Упаковка | 54 шт. / 20 кг / картонная коробка |
Подключение
| Элемент | Исполнение |
| Сетевой вход | 2-контактный разъём IEC320-C8 |
| Выходной штекер | Стандартный тип P2J: 2,1 × 5,5 × 11 мм, центр положительный |
| Выходной кабель | Стандартное исполнение; возможны другие варианты по запросу заказчика |
Механическое исполнение
| Параметр | Описание |
| Корпус | Полностью закрытый пластиковый корпус |
| Индикация | Светодиод питания |
| Опоры | Резиновые ножки, 4 шт. |
Примечания
1. Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH.
2. Выходное напряжение измеряется в точке измерения на выходном разъёме при 50% нагрузки.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
4. Допуск включает начальную настройку, регулирование по линии и регулирование по нагрузке.
5. Регулирование по линии измеряется от нижнего до верхнего предела входного напряжения при номинальной нагрузке.
6. Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки.
7. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование; конечное оборудование должно быть повторно подтверждено на соответствие требованиям ЭМС.
