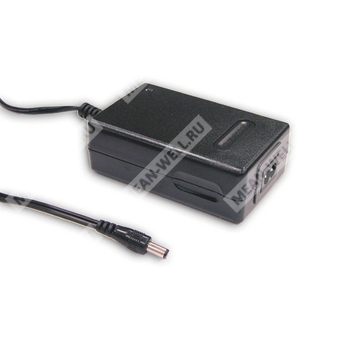

P40B-2P2J - настольный AC/DC импульсный источник питания с одним выходом 12 В для промышленной и электронной аппаратуры.
P40B-2P2J — это компактный настольный сетевой AC/DC источник питания серии P40B, предназначенный для формирования стабилизированного постоянного напряжения 12 В при выходной мощности до 35 Вт. Изделие выполнено в полностью закрытом пластиковом корпусе, имеет светодиодную индикацию включения, встроенные защиты от короткого замыкания, перегрузки, перенапряжения и перегрева, а также сертификации безопасности для применения в промышленной и электронной аппаратуре.
Расшифровка партномера P40B-2P2J
| Элемент обозначения | Расшифровка |
|---|
| P40B | Серия настольных источников питания AC/DC P40B, мощностной класс 15–40 Вт |
| 2 | Выходное напряжение 12 В |
| P2J | Выходной разъём стандартного типа P2J: 2,1 × 5,5 × 11 мм, центральный контакт положительный |
Краткие особенности
- Двухполюсный сетевой вход IEC320-C8.
- Класс II без заземляющего контакта.
- Стабилизированный один выход 12 В.
- Полностью закрытый пластиковый корпус.
- Фиксированная частота переключения и стабилизация по напряжению.
- Топология: схема с верхним ключом.
- Светодиодный индикатор наличия питания.
- Одобренные стандарты безопасности: UL / CUL / TUV / CB / CE.
- Функции защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
Назначение
Источник питания предназначен для использования в составе конечного оборудования, где требуется компактное внешнее настольное питание постоянным напряжением 12 В с промышленным уровнем защиты и сертифицированной безопасностью.
Выходные параметры
| Параметр | Значение для P40B-2P2J |
|---|
| Выходное напряжение | 12 В |
| Номинальный ток | 3,33 А |
| Диапазон тока | 0–3,33 А |
| Номинальная мощность | 40 Вт |
| Пульсации и шум | 80 мВ п-п |
| Допуск по выходному напряжению | ±4,0% |
| Регулирование по сети | ±1,0% |
| Регулирование по нагрузке | ±3,0% |
| Диапазон регулировки выходного напряжения | 11–13 В |
| Установка, нарастание, время удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Входные параметры
| Параметр | Значение для P40B-2P2J |
|---|
| Диапазон входного напряжения | 90–264 В AC / 135–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Ток потребления | 1 А / 100 В AC |
| Пусковой ток | 60 А / 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
| КПД тип. | 75% |
Защита
| Вид защиты | Параметры и поведение |
|---|
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перегрузка | 150–450% от номинальной выходной мощности |
| Перенапряжение | 110–140% от номинального выходного напряжения; отключение выходного напряжения с последующим включением для восстановления |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | 0…+40 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -20…+85 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электрическая безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL1950, CSA22.2, EN60950-1 |
| Испытательное напряжение изоляции | Вход/выход: 3 кВ AC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия помех | Соответствие EN55022 (CISPR22) класс B |
| Гармонические токи | Соответствие EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 11, ENV50204; критерий A, уровень light industry |
Надёжность
| Параметр | Значение |
|---|
| MTBF | 500 тыс. часов минимум, по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
|---|
| Габаритные размеры | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 0,3 кг |
Упаковка
| Параметр | Значение |
|---|
| Количество в коробке | 54 шт. |
| Масса упаковки | 20 кг / картонная коробка |
Коннектор и кабель
| Параметр | Значение |
|---|
| Стандартный выходной разъём | P2J |
| Тип разъёма | 2,1 × 5,5 × 11 мм |
| Полярность | Центральный контакт положительный |
| Кабель для 12 В | 16 AWG SPT-1, 1830 +100/-0 |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
- Выходное напряжение измеряется в точке измерения на клемме штекера при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, регулирование по сети и регулирование по нагрузке.
- Регулирование по сети измеряется при переходе от минимального к максимальному входному напряжению при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; конечное изделие должно быть дополнительно проверено на соответствие директивам ЭМС.
Параметры серии, относящиеся к модели 12 В
| Параметр | Значение |
|---|
| Серия | P40B |
| Выход | 12 В |
| Ток нагрузки | 0–3,33 А |
| Мощность | 40 Вт |
| Тип применения | Настольный AC/DC источник питания |
