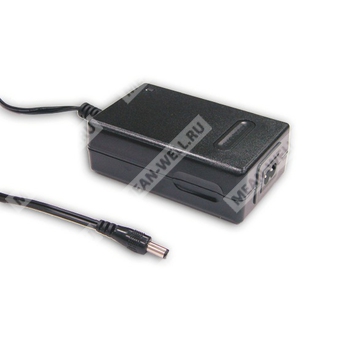

P40B-3P2J - настольный AC-DC источник питания с одним выходом 12 В для промышленного и общего применения.
Назначение и краткое описание
Компонент P40B-3P2J представляет собой импульсный настольный AC-DC источник питания серии P40B с одним стабилизированным выходом. Модель предназначена для питания электронных устройств и аппаратуры, требующих постоянного напряжения 12 В при мощности до 40 Вт. Конструкция выполнена в полностью закрытом пластиковом корпусе, предусмотрен светодиодный индикатор включения и сетевой вход через IEC320-C8, без защитного заземляющего контакта.
Серия характеризуется фиксированной частотой преобразования, стабилизацией выходных параметров и набором встроенных защит: от короткого замыкания, перегрузки, перенапряжения и перегрева. Выходное напряжение у данной модификации относится к группе 12 В, что следует из кодировки партномера.
Расшифровка партномера
| Элемент партномера | Расшифровка |
| P40B | Серия настольных AC-DC источников питания, 15–40 Вт, один выход |
| 3 | Номинальное выходное напряжение 12 В |
| P2J | Стандартный выходной разъём P2J: 2,1 × 5,5 × 11 мм, центральный контакт положительный |
| Итог | Настольный источник питания серии P40B на 12 В с разъёмом P2J |
Основные особенности
- 2-полюсный входной разъём IEC320-C8.
- Класс II, без заземляющего контакта.
- Полная выходная мощность 15–40 Вт в зависимости от исполнения серии.
- Полностью закрытый пластиковый корпус.
- Фиксированная частота преобразования и стабилизация выходных параметров.
- Топология: схема с верхним ключом.
- Светодиодный индикатор наличия питания.
- Соответствие требованиям UL / CUL / TUV / CB / CE.
Выходные параметры
| Параметр | Значение для P40B-3P2J |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 3,33 А |
| Диапазон выходного тока | 0–3,33 А |
| Номинальная мощность | 40 Вт |
| Пульсации и шум | 80 мВ пик-пик |
| Допуск по выходному напряжению | ±4,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±3,0% |
| Диапазон подстройки напряжения | 11–13 В |
| Время установки, нарастания, удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90–264 В AC |
| Диапазон входного напряжения постоянного тока | 135–370 В DC |
| Диапазон входной частоты | 47–63 Гц |
| Входной ток | 1 А при 100 В AC; 60 А при 230 В AC |
| Пусковой ток | 60 А / 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
| КПД | 75% |
Защиты
| Вид защиты | Параметр срабатывания | Режим восстановления |
| Короткое замыкание | Есть | Не указан отдельно, предусмотрена защитная функция |
| Перегрузка | 150–450% от номинальной выходной мощности | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110–140% от номинального выходного напряжения | Отключение выходного напряжения, повторное включение для восстановления |
| Перегрев | IC1Tj135 | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | 0…+40 °C, с учётом зависимости от нагрузки по графику дерейтирования |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10–95% RH |
| Температурный коэффициент | 0,03% / °C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 3 кВ AC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL1950, CSA22.2, EN60950-1 |
| Эмиссия помех | Соответствие EN55022 (CISPR22), класс B |
| Гармонические составляющие тока | Соответствие EN61000-3-2, -3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 11, ENV50204, критерий A, уровень light industry |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 0,3 кг |
| Упаковка | 54 шт. / 20 кг / картонная коробка |
| Внешний выходной разъём | P2J, 2,1 × 5,5 × 11 мм, центральный контакт положительный |
| Длина кабеля | Стандартный тип; по исполнению кабеля: 16AWG SPT-1 1230 +100/-0 для 3,3 В и 5 В, 16AWG SPT-1 1830 +100/-0 для 7,5 В, 18AWG SPT-1 1830 +100/-0 для остальных исполнений |
Средняя наработка на отказ
| Параметр | Значение |
| MTBF | 500 000 ч минимум по MIL-HDBK-217F (25 °C) |
Примечания
1. Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH.
2. Выходное напряжение измеряется в точке измерения на клемме штекера при нагрузке 50%.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
4. Допуск включает начальную установку, регулирование по линии и регулирование по нагрузке.
5. Регулирование по линии измеряется от нижнего уровня сети до верхнего при номинальной нагрузке.
6. Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки.
