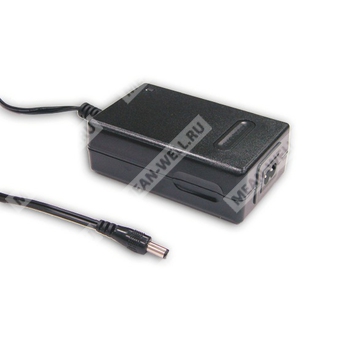

P40B-4P2J — импульсный настольный AC-DC блок питания с одним выходом 15 В.
Назначение и общие сведения
Компонент P40B-4P2J относится к серии P40B — настольных импульсных источников питания переменного/постоянного тока с одним выходом, предназначенных для промышленной электроники и конечной аппаратуры. Модель выполнена в полностью закрытом пластиковом корпусе, оснащена светодиодной индикацией включения, имеет фиксированную частоту преобразования и регулирования, а также топологию с верхним ключом.
Подключение к сети выполнено через двухполюсный сетевой ввод IEC320-C8 без заземляющего контакта. Выходной разъём — коаксиальный штекер типа P2J с центральным положительным контактом.
Расшифровка партномера
| Позиция в партномере | Расшифровка |
| P40B | Серия настольных AC-DC источников питания P40B |
| 4 | Номинальное выходное напряжение 15 В |
| P | Исполнение с сетевым вводом IEC320-C8 |
| 2J | Выходной разъём типа P2J, штекер 2.1 × 5.5 × 11 мм, центральный плюс |
Особенности
- Двухполюсный входной разъём IEC320-C8.
- Класс защиты без заземляющего контакта.
- Полная выходная мощность до 40 Вт.
- Диапазон выходного напряжения изделия: 3…48 В по семейству исполнения; для P40B-4P2J номинал составляет 15 В.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Полностью закрытый пластиковый корпус.
- Фиксированная частота переключения и регулирования.
- Топология: схема с верхним ключом.
- Светодиодная индикация наличия питания.
- Соответствие требованиям UL / CUL / TUV / CB / CE.
Выходные параметры
| Параметр | Значение для P40B-4P2J |
| Номинальное выходное напряжение | 15 В |
| Номинальный ток | 2.66 А |
| Диапазон тока | 0…2.66 А |
| Номинальная мощность | 40 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Допуск по выходному напряжению | ±3.0% |
| Регулирование по линии | ±1.0% |
| Регулирование по нагрузке | ±2.0% |
| Диапазон подстройки выходного напряжения | 13…16 В |
| Время установки, нарастания, удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока / 135…370 В постоянного тока |
| Диапазон входной частоты | 47…63 Гц |
| Входной ток | 1 А при 100 В переменного тока; 60 А при 230 В переменного тока |
| Пусковой ток | 60 А при 230 В переменного тока |
| Ток утечки | 0.25 мА при 240 В переменного тока |
| КПД типовой | 78% |
Защита
| Вид защиты | Условие срабатывания | Поведение |
| Перегрузка | 150…450% от номинальной выходной мощности | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110…140% от номинального выходного напряжения | Выключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Температурный порог IC1 Tj135°C | Выключение выходного напряжения, автоматическое восстановление после снижения температуры |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL1950, CSA22.2, EN60950-1, одобрено |
| ЭМИ излучаемые и кондуктивные помехи | Соответствие EN55022 (CISPR22) класс B |
| Гармонические составляющие тока | Соответствие EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 11, ENV50204, критерий A, уровень light industry |
| Испытательное напряжение изоляции | Вход/выход: 3 кВ переменного тока |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В постоянного тока / 25°C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | 0…+40°C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85°C, 10…95% RH |
| Температурный коэффициент | 0.03% / °C в диапазоне 0…50°C |
| Вибрация | 10…500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум, расчёт по MIL-HDBK-217F (25°C) |
| Габаритные размеры | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 0.3 кг |
| Упаковка | 54 шт. / 20 кг / картонная коробка |
Конструкция и подключение
Корпус выполнен в настольном исполнении с резиновыми опорами. На корпусе предусмотрены светодиодный индикатор питания и сетевой выключатель. Входной разъём — IEC320-C8, выходной кабель заканчивается штекером P2J. Стандартный штекер: 2.1 × 5.5 × 11 мм, центральный контакт положительный. Возможны варианты по запросу заказчика.
Примечания
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25°C, влажности 70% RH.
- Выходное напряжение измеряется на клеммах штекера при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и подключёнными конденсаторами 0.1 мкФ и 47 мкФ.
- Допуск включает начальную настройку, регулирование по линии и регулирование по нагрузке.
- Регулирование по линии измеряется от нижнего до верхнего предела входного напряжения при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование; конечное оборудование должно быть повторно проверено на соответствие EMC-директивам.
