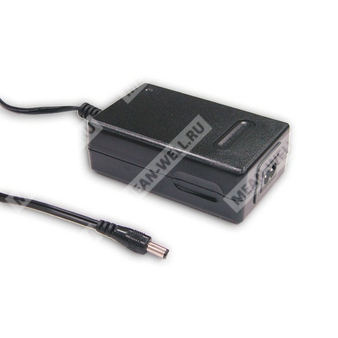

P40B-5P2J - AC-DC источник питания с одним выходом 5 В для промышленной электроники.
Расшифровка партномера
| P40B | Серия P40B, настольный AC-DC источник питания |
| 5 | Номинальное выходное напряжение 5 В |
| P2J | Исполнение с выходным разъёмом P2J, стандартный штекер 2.1 × 5.5 × 11 мм, центральный контакт положительный |
Назначение и особенности
Компонент P40B-5P2J представляет собой настольный импульсный источник питания переменного/постоянного тока серии P40B с одним стабилизированным выходом 5 В. Устройство предназначено для питания электронной аппаратуры, требующей безопасного низковольтного DC-питания, с защитой от короткого замыкания, перегрузки, перенапряжения и перегрева.
Источник выполнен в полностью закрытом пластиковом корпусе, оснащён светодиодной индикацией включения и имеет фиксированную частоту преобразования. Топология — схема с верхним ключом.
Основные особенности
- 2-контактный сетевой вход IEC320-C8.
- Класс II, без заземляющего контакта.
- Полный выход 3~48 В для линейки серии.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Полностью закрытый пластиковый корпус.
- Фиксированная частота переключения и стабилизация.
- Светодиодный индикатор наличия питания.
- Соответствие требованиям UL / CUL / TUV / CB / CE.
Параметры выхода
| Номинальное выходное напряжение | 5 В |
| Номинальный ток | 5 А |
| Диапазон тока | 0 ~ 5 А |
| Номинальная мощность | 25 Вт |
| Пульсации и шум | 50 мВп-п |
| Допуск по выходному напряжению | ±6,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Диапазон регулировки выходного напряжения | 5 ~ 6 В |
| Время установки, нарастания, удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Параметры входа
| Диапазон входного напряжения | 90 ~ 264 В AC / 135 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| КПД типовой | 70% |
| Входной ток | 1 А / 100 В AC |
| Входной ток при 230 В AC | 60 А |
| Пусковой ток | 60 А / 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
Параметры защиты
| Перегрузка | 150 ~ 450% от номинальной выходной мощности |
| Тип защиты от перегрузки | Переход в режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110 ~ 140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Выключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | IC1Tj135 |
| Тип защиты от перегрева | Выключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации и окружающая среда
| Рабочая температура | 0 ~ +40 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения | -20 ~ +85 °C |
| Влажность хранения | 10% ~ 95% RH |
| Температурный коэффициент | 0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надёжность и ресурсы
| MTBF | 500 тыс. ч. минимум, по MIL-HDBK-217F (25 °C) |
Электрическая безопасность и ЭМС
| Стандарты безопасности | UL1950, CSA22.2, EN60950-1 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия помех | Соответствие EN55022 (CISPR22) класс B |
| Гармонические токи | Соответствие EN61000-3-2,-3 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,11, ENV50204, критерий A, уровень light industry |
Габаритные размеры и конструкция
| Габариты | 108 × 67 × 36 мм (Д × Ш × В) |
| Конструкция корпуса | Полностью закрытый пластиковый корпус |
| Индикатор | Светодиод питания |
| Сетевой вход | IEC320-C8, 2-контактный |
Подключение
| Стандартный выходной разъём | P2J |
| Тип разъёма | 2,1 × 5,5 × 11 мм |
| Полярность | Центральный контакт положительный |
| Кабель | Стандартное исполнение; доступны другие варианты по запросу |
Упаковка
| Масса одного изделия | 0,3 кг |
| Упаковка | 54 шт. / 20 кг / картонная коробка |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
- Выходное напряжение измеряется в точке контроля на клемме разъёма при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары длиной 12" и конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает в себя допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Линейная стабилизация измеряется при изменении входного напряжения от низкого к высокому при номинальной нагрузке.
- Стабилизация по нагрузке измеряется при изменении нагрузки от 0% до 100% номинальной.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование.
- Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
