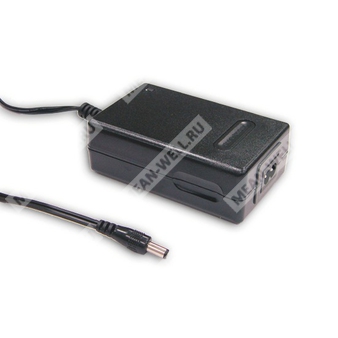

P40B-6P2J - AC-DC источник питания 24 В, 1,66 А для настольного применения.
Общее назначение
Компонент P40B-6P2J представляет собой одновыходовой импульсный AC-DC источник питания настольного исполнения серии P40B, предназначенный для питания электронной и промышленной аппаратуры постоянным напряжением 24 В при токе до 1,66 А.
Краткая расшифровка партномера
| Партномер | Расшифровка |
| P40B | Серия настольных AC-DC источников питания мощностью 15–40 Вт |
| 6 | Выходное напряжение 24 В |
| P2J | Стандартный выходной штекер 2,1 × 5,5 × 11 мм, центральный контакт положительный |
Назначение и особенности
- 2-полюсный сетевой вход IEC320-C8.
- Класс II, без защитного заземляющего контакта.
- Полная выходная мощность 3–48 В с подтверждением безопасности.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Полностью закрытый пластиковый корпус.
- Фиксированная частота переключения и стабилизация.
- Топология: схема с верхним ключом.
- Светодиодный индикатор включения питания.
- Соответствие требованиям UL, CUL, TUV, CB, CE.
Параметры выхода
| Параметр | Значение для P40B-6P2J |
| Номинальное выходное напряжение | 24 В |
| Диапазон регулировки выходного напряжения | 21–27 В |
| Номинальный выходной ток | 1,66 А |
| Диапазон выходного тока | 0–1,66 А |
| Номинальная выходная мощность | 40 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±2,0% |
| Время установки, нарастания и удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока / 135–370 В постоянного тока |
| Частота входной сети | 47–63 Гц |
| Коэффициент полезного действия | 80% тип. |
| Входной ток | 1 А / 100 В AC |
| Пусковой ток | 60 А / 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
Защиты
| Параметр | Описание |
| Перегрузка | 150–450% от номинальной выходной мощности; режим защиты — hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110–140% от номинального выходного напряжения; отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
| Температура срабатывания защиты | IC1Tj135 |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 3 кВ AC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25°C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | 0…+40°C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -20…+85°C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | 0,03% / °C (0…50°C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум, по MIL-HDBK-217F (25°C) |
Габаритные размеры и конструкция
| Параметр | Значение |
| Размеры | 108 × 67 × 36 мм (Д × Ш × В) |
| Исполнение | Настольный корпус, полностью закрытый пластик |
| Индикатор | Светодиод питания |
| Опоры | Резиновые ножки, 4 шт. |
Разъем и кабель
| Параметр | Значение |
| Стандартный выходной штекер | P2J: 2,1 × 5,5 × 11 мм, центральный контакт положительный |
| Кабель | Стандартный тип; доступен по запросу другой тип |
| Длина и сечение кабеля для 24 В | 18AWG SPT-1, 1830 +100/-0 |
Маркировка и сертификация
| Параметр | Значение |
| Соответствие стандартам безопасности | UL1950, CSA22.2, EN60950-1 |
| Электромагнитная совместимость | EN55022 (CISPR22) класс B, EN61000-3-2, EN61000-3-3, EN61000-4-2, 3, 4, 5, 6, 11, ENV50204, критерий A, уровень light industry |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,3 кг |
| Упаковка | 54 шт. / 20 кг / короб |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C при влажности 70% RH.
- Выходное напряжение измеряется в точке на выводном разъеме при нагрузке 50%.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, регулирование по линии и по нагрузке.
- Регулирование по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Источники питания рассматриваются как компоненты, устанавливаемые в конечное изделие; конечное оборудование должно быть повторно проверено на соответствие требованиям EMC.
