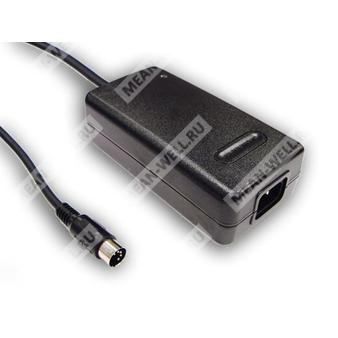

P50A13D-R1B - компактный AC-DC источник питания открытого исполнения с тройным выходом для промышленной электроники.
Назначение и общее описание
P50A13D-R1B — это импульсный настольный AC-DC источник питания серии P50A-T с тремя выходами, предназначенный для питания электронных и промышленных устройств. Модель относится к классу однополярных/двуполярных многовыходных адаптеров с фиксированными выходными напряжениями и встроенными защитами от перегрузки и перенапряжения.
Серия характеризуется фиксированной частотой преобразования, светодиодной индикацией включения, полностью закрытым пластиковым корпусом и сетевым входом с трехполюсным разъемом IEC320-C14. Конструкция ориентирована на применение в составе промышленной и офисной аппаратуры, где требуется несколько изолированных выходов питания.
Расшифровка партномера
| Фрагмент обозначения | Расшифровка |
|---|
| P50A | Серия источников питания P50A-T, класс 46,5–50 Вт |
| 13 | Конфигурация выходов: +5 В, +12 В, -12 В |
| D | Исполнение серии / вариант по заказному номеру |
| R1B | Стандартный вариант разъема: DIN 5PIN |
Основные особенности
- Три выходных канала.
- Фиксированные выходные напряжения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Светодиодная индикация наличия питания.
- Топология: PWM 3882 circuit.
- Стабилизированная работа в широком диапазоне входного напряжения сети.
- Поддержка требований по ЭМС и безопасности.
Выходные параметры
| Параметр | Значение для P50A13D-R1B |
|---|
| Номинальные выходные напряжения | +5 В, +12 В, -12 В |
| Номинальный ток по +5 В | 4 А |
| Номинальный ток по +12 В | 2 А |
| Номинальный ток по -12 В | 0,5 А |
| Диапазон выходного тока по +5 В | 0,5–4,0 А |
| Диапазон выходного тока по +12 В | 0,5–2,0 А |
| Диапазон выходного тока по -12 В | 0,1–0,5 А |
| Номинальная выходная мощность | 50 Вт |
| Допуск по выходному напряжению | ±6,0% по +5 В; ±10% по +12 В; ±12% по -12 В |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±5,0% по +5 В; ±10% по +12 В; ±10% по -12 В |
| Пульсации и шум | 100 мВп-п по +5 В, +12 В и -12 В; 50 мВп-п по каналу +5 В в части сводной таблицы документа |
| Уставка и время установления | 1,5 с, 50 мс, 12 мс при полной нагрузке |
| Диапазон регулировки напряжения | Фиксированный |
Входные параметры
| Параметр | Значение для P50A13D-R1B |
|---|
| Диапазон входного напряжения | 90–264 В переменного тока |
| Диапазон входного напряжения альтернативно | 135–370 В переменного тока |
| Диапазон частоты сети | 47–63 Гц |
| Входной ток | 1,6 А / 100 В переменного тока |
| КПД типовой | 72% |
| Пусковой ток | 40 А / 230 В переменного тока |
| Ток утечки | 0,75 мА / 240 В переменного тока |
Защиты
| Вид защиты | Параметры |
|---|
| Перегрузка | 150–250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | По каналу +5 В: 110–140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Выключение выходного напряжения с восстановлением после повторного включения питания |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение | Вход–выход: 3 кВ переменного тока; вход–корпус: 1,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности | UL1950, CSA22.2, EN60950-1 |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | 0…+40 °C |
| Рабочая влажность | 20%–90% RH, без конденсации |
| Температура хранения | -20…+85 °C |
| Влажность хранения | 10%–95% RH |
| Температурный коэффициент | ±0,03% / °C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
ЭМС
| Параметр | Значение |
|---|
| Кондуктивные и излучаемые помехи | Соответствие EN55022 (CISPR22), класс B |
| Гармонические токи | Соответствие EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -11, ENV50204; уровень light industry, критерий A |
Механические данные
| Параметр | Значение |
|---|
| Габаритные размеры | 147 × 76 × 43 мм (Д × Ш × В) |
| Масса | 0,55 кг |
Упаковка
| Параметр | Значение |
|---|
| Количество в коробке | 36 шт. |
| Масса коробки | 21 кг |
Наработка на отказ
| Параметр | Значение |
|---|
| MTBF | 280 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Подключение
| Позиция | Назначение |
|---|
| 1 | COM |
| 2 | COM |
| 3 | +5VDC |
| 4 | -Vout |
| 5 | +Vout |
Состав и исполнение соединителей
| Параметр | Значение |
|---|
| Стандартный разъем | R1B: DIN 5PIN, складская позиция |
| Кабель | AWM2464 18AWG 4 жилы с экраном, 4 фута; для склада |
Примечания
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH, если не оговорено иное.
- Уровни напряжения по выходам устанавливаются при номинальной нагрузке.
- Пульсации и шум измеряются при полосе 20 МГц с использованием эквивалентной параллельной цепи 0,1 мкФ и 47 мкФ.
- Допуск включает установку по напряжению, регулирование по линии и регулирование по нагрузке.
- Регулирование по линии измеряется от низкой линии к высокой при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 20% до 100% номинальной нагрузки.
- Источник питания рассматривается как компонент, который должен быть установлен в конечное изделие; конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
